IGBT Nedir? (Yalıtılmış Kapılı Bipolar Transitör)

Güç elektroniği dünyasının "hibrit kahramanı" olarak bilinen IGBT (Insulated Gate Bipolar Transistor), modern teknolojinin kalbinde yer alıyor. Elektrikli araçlardan güneş enerjisi sistemlerine kadar pek çok alanda karşımıza çıkan bu komponenti anlamak, devre tasarımında fark yaratmanızı sağlar.

IGBT Nedir? (Yalıtılmış Kapılı Binom Transitör)

IGBT, iki popüler yarı iletken teknolojisinin (MOSFET ve BJT) en iyi özelliklerini bir araya getiren üç terminalli bir güç anahtarlama elemanıdır.

• MOSFET'ten aldığı özellik: Yüksek giriş empedansı ve kolay voltaj kontrolü.

• BJT'den aldığı özellik: Düşük iletim kayıpları ve yüksek akım taşıma kapasitesi.

Kısacası IGBT; girişinde bir MOSFET gibi davranarak çok az güç harcayarak kontrol edilirken, çıkışında bir BJT gibi davranarak devasa akımları yönetebilir.

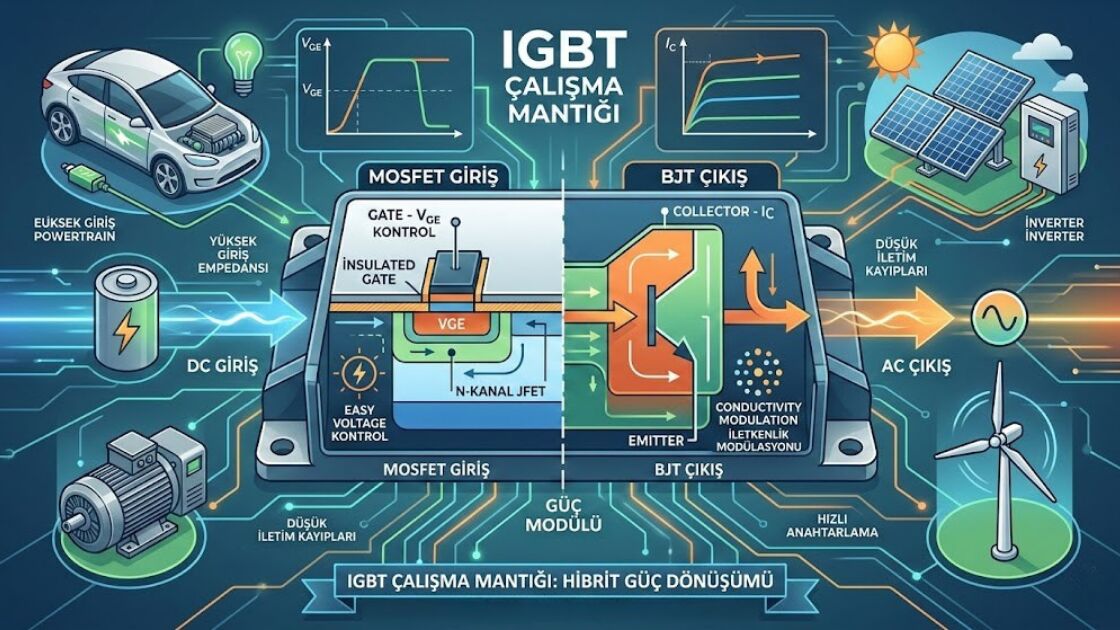

IGBT Çalışma Mantığı: Adım Adım İnceleme

IGBT’nin çalışma prensibini anlamak için "Gate" (G), "Collector" (C) ve "Emitter" (E) uçları arasındaki ilişkiye bakmamız gerekir.

1. İletim (On) Durumu

IGBT'yi bir anahtar gibi düşünün. Gate terminaline, Emitter'a göre pozitif bir voltaj uygulandığında, cihazın içindeki yalıtkan katmanın altında bir kanal oluşur.

• Bu kanal, elektronların hareketine izin verir.

• P+ eklemi (Collector bölgesi), N- tabakasına "hole" (boşluk) enjekte eder.

• Bu fenomen, direnci düşürerek cihazın yüksek akımlarda bile çok az ısınmasını sağlar (Conductivity Modulation).

2. Kesim (Off) Durumu

Gate terminalindeki voltaj kaldırıldığında veya negatif bir voltaj uygulandığında kanal kapanır. Akım akışı durur ve IGBT "açık devre" moduna geçer.

Önemli Not: IGBT'ler genellikle 1kV ve üzeri voltajlar ile 10A - 1000A arası akımları anahtarlamak için optimize edilmiştir.

MOSFET, BJT ve IGBT Karşılaştırması

Hangi komponenti seçeceğiniz konusunda kararsızsanız aşağıdaki tablo size yol gösterecektir:

IGBT’nin Avantajları ve Dezavantajları

Avantajlar:

• Yüksek Güç Kapasitesi: Binlerce volt ve amper seviyesinde çalışabilir.

• Kolay Sürüş: Voltaj kontrollü olduğu için sürücü devreleri (gate drivers) MOSFET'ler kadar basittir.

• Düşük Voltaj Düşümü: İletim halindeyken üzerindeki gerilim düşümü oldukça düşüktür.

Dezavantajlar:

• Kuyruk Akımı (Tail Current): Kapanma anında akım aniden sıfıra inmez, bu da yüksek frekanslarda anahtarlama kayıplarına neden olur.

• Maliyet: Düşük güç uygulamaları için MOSFET'e göre daha maliyetlidir.

IGBT Kullanım Alanları

Güç elektroniğinin olduğu hemen her yerde bir IGBT izine rastlayabilirsiniz:

1. Motor Sürücüleri (VFD): Endüstriyel motorların hız kontrolünde.

2. Kesintisiz Güç Kaynakları (UPS): Enerji dönüşüm işlemlerinde.

3. Güneş Enerjisi İnverterleri: DC enerjiyi AC şebeke elektriğine dönüştürürken.

4. Elektrikli Araçlar (EV): Bataryadan gelen gücü motorlara ileten inverter ünitelerinde.

5. İndüksiyonlu Isıtma: Yüksek frekanslı anahtarlama gerektiren ocaklarda.
