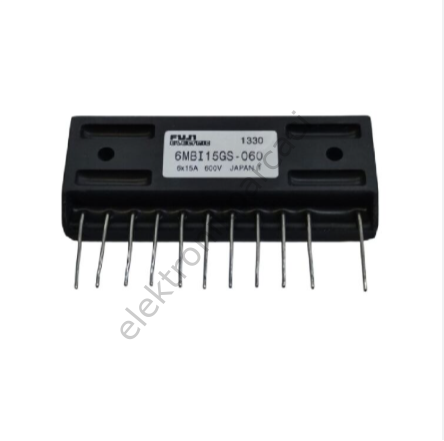

6MBI15GS-060, endüstriyel otomasyon ve küçük ölçekli güç dönüşüm sistemlerinde uzun yıllardır güvenilirliğini kanıtlamış, Japon teknoloji devi Fuji Electric üretimi bir IGBT Güç Modülüdür. Özellikle hassas motor kontrolü, servo sürücüler ve kompakt invertör tasarımları için optimize edilen bu komponent, yüksek verimliliği ve kompakt yapısıyla öne çıkar.
6MBI15GS-060 Nedir?
6MBI15GS-060, tek bir yalıtımlı gövde içerisinde 3 fazlı bir köprü invertör devresini oluşturacak şekilde dizilmiş 6 adet IGBT hücresinden meydana gelen bir "Six-Pack" (6'lı paket) IGBT modülüdür. 600V maksimum kollektör-emitör gerilim dayanımı ve 15A sürekli akım kapasitesi sunar. Modül, bünyesinde barındırdığı hızlı serbest geçiş diyotları (Free-Wheel Diode) sayesinde, endüktif yüklerin anahtarlanması esnasında oluşan ani gerilim sıçramalarını sönümleyerek güvenli bir çalışma ortamı sağlar.
6MBI15GS-060 Teknik Özellikleri Tablosu
Sürücü kartı onarımlarında, devre tasarımı optimizasyonlarında ve termal yönetim hesaplarında ihtiyaç duyacağınız temel elektriksel sınır değerleri şu şekildedir:
| Özellik | Değer / Teknik Açıklama |
| Üretici Firma | Fuji Electric |
| Modül Konfigürasyonu | Six-Pack (3 Fazlı Tam Köprü / İnvertör) |
| Maksimum Kollektör-Emitör Gerilimi ($V_{CES}$) | 600 V |
| Sürekli Kollektör Akımı ($I_C$) @ $T_c=25^\circ\text{C}$ | 15 A |
| Tepe Kollektör Akımı ($I_{CP}$ - Pulsed) | 30 A |
| Maksimum Güç Dağılımı ($P_c$) Hücre Başına | ~60 W |
| Tipik Doyum Gerilimi ($V_{CE(sat)}$) @ $I_C=15\text{A}$ | ~2.1 V ila 2.7 V |
| Yalıtım İzolasyon Gerilimi ($V_{iso}$ - 1 Dakika AC) | 2000 V |
| Çalışma Jonksiyon Sıcaklığı ($T_j$) | -40 °C ila +150 °C |
| Bağlantı Tipi | PCB Montaj / Lehimlenebilir Pin Yapısı |
Sağladığı Mühendislik Avantajları
Fuji Electric'in GS serisi teknolojisiyle üretilen bu modül, ayrık (discrete) transistörlerle yapılan tasarımlara kıyasla çok yönlü faydalar sunar:
-
Kompakt Alan Tasarrufu: 6 adet bağımsız IGBT ve diyot kombinasyonunu tek bir modülde birleştirerek baskı devre kartı (PCB) üzerindeki alanı minimuma indirir. Bu da cihaz boyutlarının küçülmesini sağlar.
-
Düşük İletim Kayıpları: Optimize edilmiş doyum gerilimi ($V_{CE(sat)}$) sayesinde, iletim esnasındaki enerji kayıpları oldukça düşüktür. Modül daha az ısınarak soğutucu (heatsink) üzerindeki termal yükü hafifletir.
-
Yüksek Anahtarlama Hızı: Sahip olduğu hızlı kapı (gate) yapısı sayesinde yüksek frekanslı PWM (Sinyal Genişlik Modülasyonu) uygulamalarında akıcı ve kararlı anahtarlama performansı sergiler.
-
İzole Taban Plakası Güvenliği: İç kısımdaki yarı iletken çipler montaj tabanından elektriksel olarak yalıtılmıştır. Bu sayede harici bir mika veya yalıtım pedine ihtiyaç duyulmadan doğrudan metal soğutucuya vidalanabilir.
En Yaygın Kullanım Alanları
Kompakt akım taşıma kapasitesi ve robust yapısı ile 6MBI15GS-060 aşağıdaki endüstriyel cihazların kalbinde yer alır:
-
Düşük Güçlü AC Motor Sürücüleri (VFD): Tek faz veya üç faz girişli küçük ölçekli hız kontrol cihazlarında motor fazlarını sürmek amacıyla.
-
AC/DC Servo Sürücüler: Hassas konumlandırma ve hız kontrolü gerektiren robotik kollarda ve CNC makinelerinin eksen motor kontrol kartlarında.
-
Kesintisiz Güç Kaynakları (UPS): Küçük ve orta ölçekli UPS sistemlerinin doğru akımı alternatif akıma çeviren invertör (inverter) aşamalarında.
-
Endüstriyel Dikiş ve Tekstil Makineleri: Yüksek tork ve ani hız değişimi gerektiren endüstriyel tekstil motorlarının sürücü ünitelerinde.
-
Medikal ve Laboratuvar Cihazları: Hassas gerilim ve frekans kontrolü gerektiren tıbbi santrifüj ve laboratuvar pompalarının güç katlarında.
| Voltaj | : | 600V |
| Akım | : | 15A |
