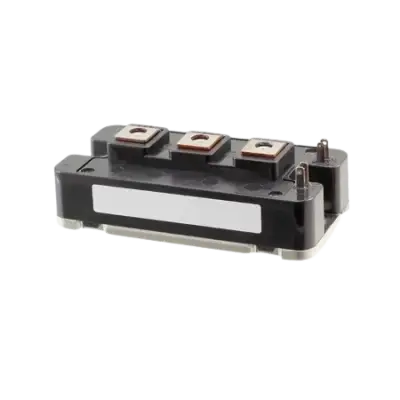

CM100DY-24A Mitsubishi IGBT Modülü – 1200V / 100A

CM100DY-24A, Mitsubishi Electric tarafından üretilen yüksek performanslı bir IGBT güç modülüdür. 1200 V kolektör-emiter voltajı ve 100 A sürekli akım kapasitesi ile endüstriyel güç elektroniği uygulamalarında maksimum verimlilik sağlar.

• Güvenilirlik:
  Yüksek izolasyon voltajı (2500 Vrms) sayesinde endüstriyel ortamlarda güvenli kullanım sağlar.
  • Performans: 100 A sürekli akım ve 200 A darbe akımı ile yüksek güçlü inverter, motor sürücü ve enerji sistemlerinde tercih edilir.
  • Dayanıklılık: -40°C ile +150°C arasında geniş çalışma sıcaklığı aralığı, zorlu koşullarda uzun ömürlü kullanım imkânı sunar.
  • Kompakt Tasarım: 310 g ağırlığı ile montaj kolaylığı sağlar; M5 ve M6 vidalarla güvenli mekanik bağlantı mümkündür.
• Model:
  CM100DY-24A
  • Üretici: Mitsubishi Electric Semiconductor
  • Tip: Dual IGBT Modül (A-serisi)
  • Kolektör-Emiter Voltaj (VCES): 1200 V
  • Gate-Emiter Voltaj (VGES): ±20 V
  • Sürekli Kolektör Akımı (IC): 100 A (TC = 84°C)
  • Darbe Kolektör Akımı (ICM): 200 A
  • Maksimum Kolektör Güç Dağılımı (PC): 672 W (TC = 25°C)
  • Çalışma Sıcaklığı (Tj): -40°C ~ +150°C
  • Depolama Sıcaklığı (Tstg): -40°C ~ +125°C
  • İzolasyon Voltajı (Viso): 2500 Vrms (1 dakika, 60 Hz)

⚡ Öne Çıkan Özellikler

• 1200 V yüksek voltaj dayanımı
• 100 A sürekli akım kapasitesi
• 200 A darbe akımı ile ani yüklenmelere karşı dayanıklılık
• 2500 Vrms izolasyon voltajı ile güvenli çalışma
• -40°C ~ +150°C geniş sıcaklık aralığı
