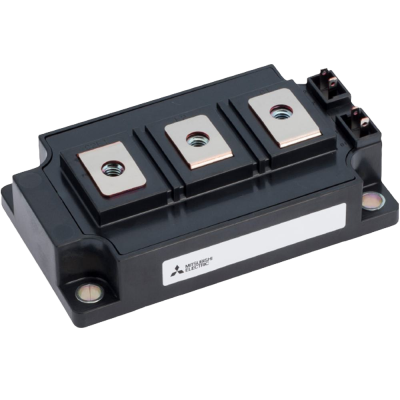

CM200DY-34T, endüstriyel güç elektroniği komponentlerinde dünya standartlarını belirleyen Mitsubishi Electric tarafından üretilmiş, yeni nesil ve ultra yüksek voltaj dayanımına sahip çiftli (Dual / Half-Bridge) bir IGBT modülüdür.
Mitsubishi'nin devrim niteliğindeki 7. Nesil (7th Gen) IGBT teknolojisine dayanan bu komponent; güç kayıplarını en alt düzeye indirirken yüksek gerilim ve akım kararlılığı sunur. Özellikle yüksek voltajlı endüstriyel invertörler, ağır sanayi motor sürücüleri ve rüzgar/güneş enerjisi dönüşüm üniteleri için mükemmel bir enerji dönüştürme elemanıdır.
İşte projelerinize üstün yalıtım, en son nesil enerji verimliliği ve yüksek gerilim güvenliği katacak CM200DY-34T IGBT modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.
CM200DY-34T Nedir ve Tasarım Avantajları Nelerdir?
CM200DY-34T, tek bir kompakt endüstriyel gövde içerisinde yarım köprü (Half-Bridge) oluşturacak şekilde entegre edilmiş 2 adet yüksek güçlü IGBT ve bunlara ters paralel bağlı hızlı serbest geçiş (free-wheel) diyotlarını barındırır. Modülün isminde yer alan "-34" kodu, ürünün 1700 Volt gibi çok yüksek bir gerilim sınıfına ait olduğunu belirtirken, sondaki "T" harfi Mitsubishi'nin en yeni 7. Nesil T-Serisi yonga teknolojisini temsil eder.
Öne Çıkan Avantajları:
-
7. Nesil CSTBT™ Teknolojisi: Gelişmiş ince yonga (wafer) mimarisi sayesinde hem iletim (doyum) hem de yüksek frekanslı anahtarlama esnasında oluşan güç kayıpları (ısı üretimi) radikal bir şekilde düşürülmüştür.
-
Yüksek Voltaj Dayanımı ($1700\text{V}$): Ağır sanayi şebekelerindeki ani voltaj piklerine, dalgalanmalarına ve elektriksel streslere karşı olağanüstü bir güvenlik marjı sağlar.
-
Gelişmiş Termal Yönetim: Yeni nesil yonga yerleşimi ve optimize edilmiş taban plakası, ısının modülden soğutucuya (heatsink) çok daha hızlı aktarılmasını sağlar ve termal stresi azaltır.
-
Yüksek Bağlantı Sıcaklığı ($175^\circ\text{C}$): Modülün maksimum çalışma bağlantı sıcaklığı 175 °C'ye kadar çıkarılmıştır, bu da zorlu ortamlarda daha yüksek aşırı yük kapasitesi anlamına gelir.
CM200DY-34T Teknik Özellikleri
CM200DY-34T güç modülünün elektriksel sınır değerlerini, kapasitesini ve yapısal özelliklerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:
| Parametre | Açıklama | Değer / Özellik |
| Üretici | Komponent Üreticisi | Mitsubishi Electric |
| Modül Tipi / Serisi | Teknolojik Altyapı | 7. Nesil IGBT (T-Serisi Dual) |
| Maksimum Voltaj ($V_{CES}$) | Kollektör-Emitör Voltajı | 1700 V |
| Maksimum Akım ($I_C$) | Nominal Kollektör Akımı | 200 A |
| Devre Konfigürasyonu | İç Mimari Yapısı | Yarım Köprü (Dual / Half-Bridge) |
| Maksimum Çalışma Sıcaklığı | Bağlantı Sıcaklığı ($T_{jmax}$) | 175 °C |
| İzolasyon Voltajı ($V_{isol}$) | Terminal-Taban Arası İzolasyon | 4000 V AC (1 dakika) |
| Kılıf / Paket Yapısı | Fiziksel Tasarım | Standart Standart Mega Power Dual Kılıf |
Kullanım Alanları ve Uygulamalar
1700V gerilim ve 200A akım kombinasyonu, CM200DY-34T modülünü özellikle standart 380V-480V şebekelerin ötesinde, daha yüksek giriş gerilimleriyle (600V - 690V AC) çalışan ağır şartlardaki sistemler için mükemmel bir seçenek haline getirir:
-
Ağır Sanayi Motor Sürücüleri (VFD): Çimento, maden, demir-çelik, kağıt ve petrokimya tesislerinde kullanılan yüksek güçlü büyük motorların hız/tork kontrolünde.
-
Yenilenebilir Enerji Dönüşümü: Yüksek voltajlı merkezi güneş (Solar) enerjisi invertörlerinde ve rüzgar türbini güç kontrol ünitelerinde şebeke senkronizasyonu için.
-
Raylı Sistemler ve Çekiş (Traction) Sürücüleri: Metro, tramvay, hafif raylı sistemler ve endüstriyel lokomotiflerin güç dönüştürme katlarında.
-
Büyük Ölçekli Kesintisiz Güç Kaynakları (UPS): Yüksek gerilim akü bankalarıyla çalışan büyük veri merkezlerinin ve stratejik tesislerin UPS sistemlerinde.
-
Endüstriyel İndüksiyon Sistemleri: Metal eritme ve sertleştirme tesislerinde kullanılan yüksek frekanslı büyük indüksiyon ocaklarının güç bloklarında.
Neden Mitsubishi CM200DY-34T Tercih Edilmeli?
Yüksek voltajlı endüstriyel uygulamalarda güvenlik, kararlılık ve enerji verimliliği en kritik faktörlerdir. Mitsubishi Electric’in CM200DY-34T modeli, 4000V AC gibi son derece yüksek bir izolasyon voltajı ($V_{isol}$) sunarak operasyonel güvenliği zirveye taşır.
-
Nesil teknolojisinin getirdiği düşük doyum gerilimi ($V_{CE(sat)}$) sayesinde modül çalışma esnasında daha az ısınır. Bu durum, soğutma sistemi (fan ve heatsink) maliyetlerinizi düşürürken cihazın toplam kullanım ömrünü uzatır ve duruş sürelerini (downtime) minimuma indirir. Projelerinizde uzun yıllar güvenle hizmet edecek, en son teknolojiye uygun, kararlı ve yüksek voltaj dayanımlı bir yarım köprü anahtarlama elemanı arıyorsanız, CM200DY-34T sektördeki en doğru yatırımlardan biridir.
| Voltaj | : | 1700V |
| Akım | : | 200A |
