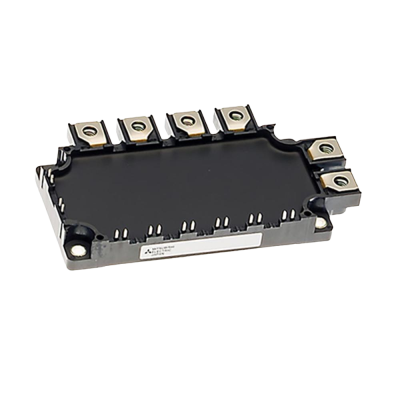

CM200RX-12A, endüstriyel güç elektroniği komponentlerinde dünya standartlarını belirleyen Mitsubishi Electric tarafından üretilmiş, yüksek performanslı ve akıllı özelliklere sahip bir 7-Pack IGBT modülüdür.

Mitsubishi'nin yüksek verimlilik ve kararlılık sunan gelişmiş "A Serisi" (A-Series) teknolojisine dayanan bu komponent; güç kayıplarını en alt düzeye indirirken tek bir kompakt gövdede barındırdığı entegre fren kıyıcısı (fren transistörü) ile tam kontrol sağlar. Özellikle düşük ve orta gerilim seviyelerinde çalışan endüstriyel invertörler, AC motor sürücüleri ve hassas servo otomasyon sistemleri için mükemmel bir enerji dönüşüm elemanıdır.

İşte endüstriyel projelerinize yüksek verimlilik, kompakt tasarım ve uzun ömür katacak CM200RX-12A IGBT modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

CM200RX-12A Nedir ve Tasarım Avantajları Nelerdir?

CM200RX-12A, tek bir modül gövdesi içerisinde 3 fazlı bir invertör köprüsü oluşturan 6 adet IGBT'ye ek olarak, dinamik frenleme yapabilmek amacıyla 1 adet entegre fren transistörü (Brake Chopper) barındırır. Bu 7'li paket (7-Pack) yapısı, sürücü devre tasarımlarında harici frenleme komponenti kullanma zorunluluğunu ortadan kaldırarak hem maliyetten hem de alandan tasarruf sağlar.

Mitsubishi'nin tescilli CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) mimarisiyle üretilen bu modül, kompakt NX kılıf yapısı sayesinde güç elektroniği tasarımlarında maksimum alan tasarrufu ve verimlilik hedeflenerek geliştirilmiştir.

Öne Çıkan Avantajları:

• Dahili Fren Kıyıcısı (7-Pack Yapı): Motorun yavaşlaması veya durması esnasında oluşan ters (rejeneratif) enerjiyi, harici bir transistöre ihtiyaç duymadan fren direnci üzerinden güvenle sönümler.

• A-Serisi ile Düşük Güç Kaybı: Gelişmiş yonga mimarisi sayesinde hem iletim hem de yüksek frekanslı anahtarlama esnasında oluşan güç kayıpları (ısı üretimi) minimum seviyededir.

• Kompakt NX Kılıf Tasarımı: Tüm güç ve fren katını minimize edilmiş tek bir modülde toplayarak pano içi kablolama karmaşasını azaltır ve cihaz üreticilerinin daha küçük boyutlu sürücüler tasarlamasına imkan tanır.

• İzole Taban Plakası: Modülın montaj tabanı elektriksel olarak iç devrelerden tamamen izole edilmiştir. Bu sayede harici bir yalıtım katmanına gerek kalmadan doğrudan soğutucu bloğa (heatsink) vidalanabilir.

CM200RX-12A Teknik Özellikleri (Tablo)

CM200RX-12A güç modülünün elektriksel sınır değerlerini, kapasitesini ve yapısal özelliklerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 200A akım kapasitesi, CM200RX-12A modülünü özellikle 220V - 240V AC tek faz veya düşük voltajlı üç faz şebeke gerilimleriyle çalışan, sık dur-kalk veya yön değiştirme yapan kompakt sistemler için mükemmel bir seçenek haline getirir:

• Endüstriyel AC Motor Sürücüleri (VFD): Tekstil, ambalaj, gıda ve özellikle konveyör hatları gibi motorun hızla ve sıkça durdurulması gereken makine otomasyon sistemlerinde.

• Asansör ve Vinç Sürücüleri: Kaldırma ve indirme esnasında yoğun rejeneratif enerji üreten, dikey taşımacılık yapan orta güçteki asansör sürücü bloklarında.

• Hassas Servo Sürücü Sistemleri: Büyük ölçekli CNC tezgahları ve endüstriyel robot kollarında yüksek anahtarlama hızı, ani tepki süresi ve frenleme kararlılığı sağlamak amacıyla.

• Kesintisiz Güç Kaynakları (UPS): Veri merkezleri ve tıbbi cihazlar için üretilen yüksek verimli ve kompakt UPS sistemlerinin invertör katında.

Neden Mitsubishi CM200RX-12A Tercih Edilmeli?

Endüstriyel otomasyon sistemlerinde kararlılık, enerji verimliliği ve arıza sürelerinin (downtime) minimize edilmesi en kritik maliyet faktörleridir. Mitsubishi Electric’in CM200RX-12A modeli, markanın yıllardır endüstride kalitesini kanıtlamış olan iç mimarisi ve yonga teknolojisi sayesinde elektriksel dalgalanmalara, ani yük değişimlerine ve zorlu termal döngülere (thermal cycling) karşı olağanüstü direnç gösterir.

Rakiplerine kıyasla oldukça düşük olan doyum gerilimi ($V_{CE(sat)} \approx 1.7\text{V}$) özelliği sayesinde çalışma esnasında çok daha az ısı üretir. Bu durum, soğutma sistemi (fan ve heatsink) maliyetlerinizi ve cihaz boyutlarınızı düşürürken cihazın toplam kullanım ömrünü uzatır. Entegre fren transistörünün sunduğu tasarım kolaylığı, yüksek güç yoğunluğu ve kompakt NX kılıf avantajı bir araya geldiğinde, CM200RX-12A endüstrideki en güvenilir ve modern yatırımlardan biri olarak öne çıkar.
