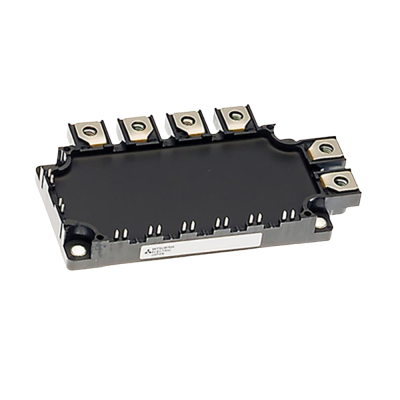

CM200RXL-24S, endüstriyel güç elektroniği komponentlerinde dünya lideri olan Mitsubishi Electric tarafından üretilmiş, yüksek performanslı ve akıllı özelliklere sahip bir 7-Pack IGBT modülüdür.

Mitsubishi'nin enerji verimliliğini ve sistem kararlılığını en üst seviyeye çıkarmak için geliştirdiği S-Serisi / NX Serisi teknolojisine dayanan bu komponent; güç kayıplarını en alt düzeye indirirken tek bir kompakt gövdede barındırdığı entegre fren kıyıcısı (fren transistörü) ile tam kontrol sağlar. Özellikle asansör sürücüleri, ağır hizmet tipi endüstriyel invertörler ve 3 fazlı AC motor kontrol sistemleri için mükemmel bir enerji dönüşüm elemanıdır.

İşte endüstriyel projelerinize yüksek verimlilik, kompakt tasarım ve uzun ömür katacak CM200RXL-24S IGBT modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

CM200RXL-24S Nedir ve Tasarım Avantajları Nelerdir?

CM200RXL-24S, tek bir kompakt modül gövdesi içerisinde 3 fazlı bir invertör köprüsü oluşturan 6 adet IGBT'ye ek olarak, dinamik frenleme yapabilmek amacıyla 1 adet entegre fren transistörü (Brake Chopper) barındırır. Bu 7'li paket (7-Pack) yapısı, sürücü devre tasarımlarında harici frenleme komponenti kullanma zorunluluğunu ortadan kaldırarak hem sistem maliyetinden hem de pano alanından tasarruf sağlar.

Mitsubishi'nin tescilli CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) mimarisiyle üretilen bu modül, gelişmiş yonga yapısı sayesinde elektrik panolarında ve sürücü gövdelerinde alandan maksimum tasarruf sağlamak amacıyla tasarlanmıştır.

Öne Çıkan Avantajları:

• Dahili Fren Kıyıcısı (7-Pack Yapı): Motorun yavaşlaması veya durması esnasında oluşan ters (rejeneratif) enerjiyi, harici bir transistöre ihtiyaç duymadan fren direnci üzerinden güvenle sönümler.

• Gelişmiş CSTBT™ Teknolojisi: İletim ve anahtarlama esnasında oluşan güç kayıpları (ısı üretimi) en alt düzeye indirilerek sistemin toplam enerji verimliliği artırılmıştır.

• Kompakt NX-Kılıf Tasarımı: Tüm güç ve fren katını minimize edilmiş tek bir modülde toplayarak pano içi kablolama karmaşasını azaltır ve cihaz üreticilerinin daha küçük boyutlu sürücüler tasarlamasına imkan tanır.

• Mükemmel Isı Dağılımı: İzole edilmiş bakır taban plakası yapısı, çalışma esnasında oluşan ısıyı soğutucu bloğa (heatsink) hızla aktararak termal stresi ve aşırı ısınma riskini en aza indirir.

CM200RXL-24S Teknik Özellikleri (Tablo)

CM200RXL-24S güç modülünün elektriksel sınır değerlerini, kapasitesini ve yapısal özelliklerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

1200V gerilim ve 200A akım kombinasyonu, CM200RXL-24S modülünü özellikle endüstriyel şebeke voltajıyla (380V - 480V AC) çalışan, alan kısıtlaması olan ve sık dur-kalk veya yön değiştirme yapan ağır şartlardaki sistemler için mükemmel bir seçenek haline getirir:

• Asansör ve Vinç Sürücüleri: Yüksek kalkış torku, sık dur-kalk döngüsü ve kaldırma/indirme esnasında yoğun frenleme ihtiyacı duyan dikey taşımacılık sistemlerinin motor sürücülerinde.

• Kompakt Endüstriyel AC Motor Sürücüleri (VFD): Fabrika otomasyonunda, pompalarda, fanlarda ve alanın sınırlı olduğu pano içi sürücü uygulamalarında motor hız/tork kontrolü için.

• Hassas Servo Sürücü Sistemleri: Otomasyon hatlarında yüksek anahtarlama hızı, ani tepki süresi ve frenleme kararlılığı gerektiren endüstriyel robotlarda ve CNC tezgahlarında.

• Kesintisiz Güç Kaynakları (UPS): Veri merkezleri ve endüstriyel tesisler için tasarlanan yüksek verimli ve kompakt UPS sistemlerinin invertör katında.

• Yenilenebilir Enerji Dönüştürücüleri: Güneş (Solar) ve rüzgar enerjisi sistemlerinde üretilen DC gücü, yüksek verimlilikle şebekeye uyumlu AC güce dönüştüren invertör bloklarında.

Neden Mitsubishi CM200RXL-24S Tercih Edilmeli?

Endüstriyel tesislerde ve özellikle asansör gibi insan taşımacılığı yapılan kritik uygulamalarda kararlılık, güvenlik ve uzun ömürlülük en temel faktörlerdir. Mitsubishi Electric’in CM200RXL-24S modeli, zorlu çalışma ve güç döngülerine (power cycling) karşı olağanüstü direnç gösterecek şekilde tasarlanmıştır.

Düşük doyum gerilimi ($V_{CE(sat)}$) özelliği sayesinde modül çalışma esnasında rakiplerine kıyasla daha az ısı üretir. Bu durum, soğutma sistemi (fan ve heatsink) maliyetlerinizi ve boyutlarınızı düşürürken cihazın toplam kullanım ömrünü uzatır ve plansız duruş sürelerini (downtime) minimuma indirir. Entegre fren transistörünün sunduğu tasarım kolaylığı, yüksek güç yoğunluğu ve kompakt NX kılıf avantajı bir araya geldiğinde, CM200RXL-24S endüstrideki en güvenilir ve modern güç elektroniği yatırımlarından biri olarak öne çıkar.
