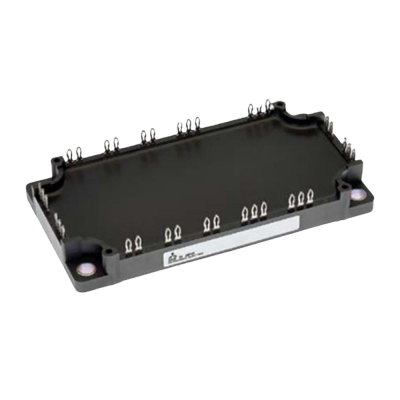

CM200TX-24T, endüstriyel güç elektroniği komponentlerinin lider üreticisi Mitsubishi Electric tarafından geliştirilmiş, yüksek performanslı ve güvenilir bir IGBT modülüdür.
Mitsubishi'nin devrim niteliğindeki 7. Nesil (7th Gen) IGBT teknolojisine dayanan bu komponent; özellikle yüksek voltaj ve akım gerektiren 3 fazlı invertörler, motor sürücüleri ve endüstriyel otomasyon sistemleri için tasarlanmıştır. Enerji verimliliğini maksimuma çıkarırken, güç kayıplarını ve sistem boyutlarını minimize etmek isteyen mühendislerin ilk tercihlerinden biridir.
İşte projelerinize yüksek kararlılık ve uzun ömür katacak CM200TX-24T IGBT modülünün öne çıkan avantajları, teknik özellikleri ve kullanım alanları.
CM200TX-24T Nedir ve Öne Çıkan Avantajları Nelerdir?
CM200TX-24T, içerisinde 6 adet IGBT ve bunlara ters paralel bağlı hızlı serbest geçiş (free-wheel) diyotlarını barındıran 3 fazlı bir köprü (6-Pack) konfigürasyonuna sahiptir. Mitsubishi’nin tescilli CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) mimarisiyle üretilen bu modül, endüstriyel standartlardaki güç bloklarına mükemmel uyum sağlar.
Öne Çıkan Avantajları:
-
7. Nesil Üstün Teknoloji: Gelişmiş yonga yapısı sayesinde iletim ve anahtarlama esnasında oluşan güç kayıpları (ısı üretimi) en alt düzeye indirilmiştir.
-
Yüksek Güç Yönetimi: 200 Amper akım ve 1200 Volt gerilim kapasitesi ile ağır endüstriyel yükleri ve yüksek voltaj dalgalanmalarını güvenle yönetir.
-
Geliştirilmiş Termal Performans: Isı transferini optimize eden taban plakası yapısı sayesinde termal streslere karşı olağanüstü dayanıklıdır ve daha küçük soğutucu (heatsink) kullanımına olanak tanır.
CM200TX-24T Teknik Özellikleri
CM200TX-24T güç modülünün elektriksel sınır değerlerini ve yapısal parametrelerini aşağıdaki tablodan inceleyebilirsiniz:
| Parametre | Açıklama | Değer / Özellik |
| Üretici | Komponent Üreticisi | Mitsubishi Electric |
| Modül Tipi / Teknolojisi | Ürün Serisi | 7. Nesil IGBT (Standart Seri) |
| Maksimum Voltaj ($V_{CES}$) | Kollektör-Emitör Voltajı | 1200 V |
| Maksimum Akım ($I_C$) | Nominal Kollektör Akımı | 200 A |
| Devre Konfigürasyonu | İç Mimari Yapısı | 3-Fazlı Köprü (6-Pack / Altılı Paket) |
| Maksimum Bağlantı Sıcaklığı | Çalışma Sıcaklığı Sınırı ($T_{jmax}$) | 175 °C |
| İzolasyon Voltajı ($V_{isol}$) | Terminal-Taban Arası İzolasyon | 2500 V AC (1 dakika) |
| Kılıf / Paket Yapısı | Endüstriyel Paket Tipi | Standart IGBT Modül Kılıfı |
Kullanım Alanları ve Uygulamalar
1200V / 200A gibi güçlü elektriksel değerleri sayesinde CM200TX-24T, özellikle 380V - 480V AC şebeke gerilimi ile çalışan ağır sanayi uygulamalarında geniş bir kullanım alanına sahiptir:
-
Endüstriyel Motor Sürücüleri (VFD): Pompa, fan, kompresör ve konveyör sistemlerinde kullanılan yüksek güçlü AC motorların hız ve tork kontrolünde.
-
Yenilenebilir Enerji Dönüşümü: Güneş (Solar) enerjisi merkezi invertörlerinde ve rüzgar türbini güç kontrol ünitelerinde DC-AC dönüşümü için.
-
Büyük Ölçekli Kesintisiz Güç Kaynakları (UPS): Veri merkezleri, fabrikalar ve hastaneler gibi kritik tesislerin yüksek kapasiteli güç yedekleme sistemlerinde.
-
Kaynak ve İndüksiyon Sistemleri: Yüksek frekanslı endüstriyel kaynak makineleri ile metal işleme amaçlı indüksiyon ocaklarında.
Neden Mitsubishi CM200TX-24T Tercih Elilmeli?
Endüstriyel tesislerde plansız duruşlar (downtime) yüksek maliyetlere yol açar. Mitsubishi Electric CM200TX-24T, 175 °C'ye kadar izin verilen yüksek bağlantı sıcaklığı sınırı sayesinde ağır yük altında ve sıcak pano ortamlarında bile performansından ve kararlılığından ödün vermez.
Düşük doyum gerilimi ($V_{CE(sat)}$) özelliği sayesinde modül daha az ısınır; bu da sisteminizin soğutma maliyetlerini düşürürken, elektronik cihazınızın toplam işletme ömrünü uzatır. Projelerinizde uzun ömürlü, küresel standartlara uygun ve yüksek verimli bir 3-faz anahtarlama elemanı arıyorsanız, CM200TX-24T sektördeki en güvenilir çözümlerden biridir.
| Voltaj | : | 1200V |
| Akım | : | 200A |
