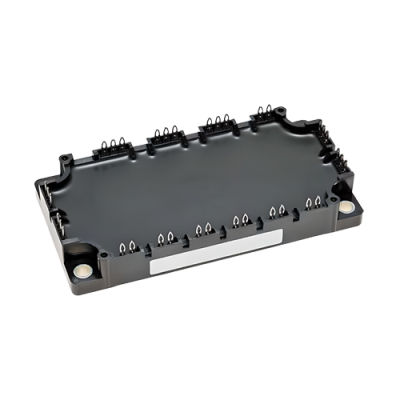

CM200TXP-24T, endüstriyel güç elektroniği dünyasında küresel bir standart belirleyici olan Mitsubishi Electric tarafından geliştirilmiş, yüksek performanslı bir IGBT modülüdür.
Güçlü akım kapasitesi, yüksek voltaj dayanımı ve üstün anahtarlama verimliliği ile öne çıkan bu komponent; özellikle 3 fazlı motor sürücüleri, invertör sistemleri ve yenilenebilir enerji dönüşüm ünitelerinde anahtarlama elemanı olarak kritik bir rol oynar.
İşte projelerinizde enerji verimliliğini zirveye taşıyacak CM200TXP-24T IGBT modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.
CM200TXP-24T Nedir ve Tasarım Avantajları Nelerdir?
CM200TXP-24T, içerisinde 6 adet IGBT ve bunlara ters paralel bağlı serbest geçiş (free-wheel) diyotlarını barındıran 3 fazlı bir köprü (6-Pack) konfigürasyonuna sahiptir. Mitsubishi’nin en yeni nesil 7. Nesil (7th Gen) IGBT teknolojisi ile üretilen bu modül, önceki nesillere kıyasla çok daha düşük güç kayıpları ve daha yüksek termal verimlilik sunar.
Öne Çıkan Avantajları:
-
7. Nesil İleri Teknoloji: Daha ince yonga (wafer) yapısı sayesinde hem iletim hem de anahtarlama esnasındaki güç kayıpları (enerji israfı) minimuma indirilmiştir.
-
Yüksek Güç Yoğunluğu: Kompakt gövde yapısına rağmen 200 Amper ve 1200 Volt gibi muazzam güç değerlerini kolayca yönetebilir.
-
Mükemmel Termal Döngü Ömrü: Geliştirilmiş taban plakası yapısı sayesinde, ani sıcaklık değişimlerine ve zorlu endüstriyel çalışma döngülerine karşı olağanüstü dayanıklıdır.
CM200TXP-24T Teknik Özellikleri
CM200TXP-24T modülünün elektriksel sınır değerlerini ve yapısal özelliklerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:
| Parametre | Açıklama | Değer / Özellik |
| Üretici | Komponent Üreticisi | Mitsubishi Electric |
| Modül Tipi / Teknolojisi | Ürün Serisi | 7. Nesil IGBT (NX Serisi) |
| Maksimum Voltaj ($V_{CES}$) | Kollektör-Emitör Voltajı | 1200 V |
| Maksimum Akım ($I_C$) | Nominal Kollektör Akımı | 200 A |
| Devre Konfigürasyonu | İç Mimari Yapısı | 3-Fazlı Köprü (6-Pack / Altılı Paket) |
| Maksimum Çalışma Sıcaklığı | Bağlantı Sıcaklığı ($T_{jmax}$) | 175 °C |
| İzolasyon Voltajı ($V_{isol}$) | Terminal-Taban Arası İzolasyon | 2500 V AC (1 dakika) |
| Bağlantı Tipi | Montaj Tipi | PresFit / Lehimlenebilir Pinler (Versiyona göre) |
Kullanım Alanları ve Uygulamalar
1200V gerilim ve 200A akım kombinasyonu, CM200TXP-24T modülünü özellikle endüstriyel şebeke voltajıyla (380V - 480V AC) çalışan sistemler için mükemmel bir tercih haline getirir:
-
Endüstriyel Sürücüler (VFD / AC Motor Hız Kontrolü): Fabrikalarda, pompalarda ve kompresörlerde kullanılan yüksek güçlü motorların kontrolünde.
-
Güneş ve Rüzgar Enerjisi İnvertörleri: Yenilenebilir enerji sistemlerinde üretilen DC gücü, yüksek verimlilikle şebekeye uyumlu AC güce dönüştürmede.
-
Büyük Kapasiteli UPS (Kesintisiz Güç Kaynakları): Veri merkezleri ve hastaneler gibi kritik altyapıların güç yedekleme sistemlerinde.
-
Servo Sürücü Sistemleri: Yüksek dinamizm ve hassas tork/hız kontrolü gerektiren büyük ölçekli robotik ve CNC uygulamalarında.
Neden Mitsubishi CM200TXP-24T Tercih Edilmeli?
Endüstriyel tesislerde duruş süreleri (downtime) çok maliyetlidir. Mitsubishi Electric, CM200TXP-24T modelinde sunduğu düşük doyum gerilimi ($V_{CE(sat)}$) sayesinde modülün daha az ısınmasını sağlar. Bu durum, sistemin soğutma maliyetlerini düşürürken, cihazın genel ömrünü ciddi oranda uzatır. Projelerinizde yüksek güç altında kesintisiz, stabil ve dünya standartlarında bir anahtarlama performansı arıyorsanız, CM200TXP-24T endüstrideki en güvenilir ve modern çözümlerden biridir.
| Voltaj | : | 1200V |
| Akım | : | 200A |
