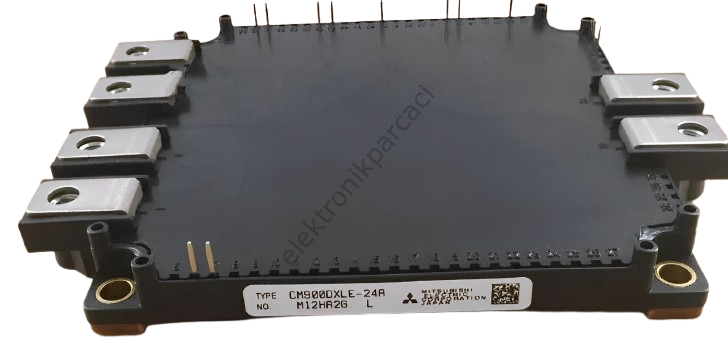

CM900DXLE-24A, endüstriyel yüksek güç elektroniği ve ağır hizmet tipi anahtarlama uygulamalarında dünya lideri olan Mitsubishi Electric tarafından geliştirilmiş, ultra yüksek performanslı bir IGBT (Insulated Gate Bipolar Transistor) Güç Modülüdür.
Mitsubishi'nin pazar lideri NX Serisi kılıf teknolojisine ve gelişmiş CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) yonga mimarisine dayanan bu devasa modül, çiftli paket (Dual / Half-Bridge) konfigürasyonuna sahiptir. Ağır sanayi tesislerinden yüksek güçlü invertörlere, yenilenebilir enerjiden raylı sistemlere kadar en zorlu sahalarda kesintisiz ve yüksek verimli enerji dönüşümü sağlamak üzere tasarlanmıştır.
İşte projelerinize endüstriyel standartların ötesinde bir dayanıklılık, optimum termal yönetim ve maksimum anahtarlama verimliliği katacak CM900DXLE-24A IGBT modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.
CM900DXLE-24A Nedir ve Tasarım Avantajları Nelerdir?
CM900DXLE-24A, tek bir yalıtımlı modül gövdesi içerisinde yarım köprü (Half-Bridge) oluşturan 2 adet yüksek güçlü IGBT transistörünü ve bunlara paralel bağlı hızlı serbest geçiş diyotlarını (FWDi) barındırır. 1200V gerilim altında tam 900 Amper gibi muazzam bir akım taşıma kapasitesine sahip olan bu güç bloku, harici sürücü devreleriyle mükemmel bir uyum içinde çalışır.
Öne Çıkan Avantajları:
-
Gelişmiş CSTBT™ Teknolojisi: Mitsubishi'nin patentli yonga tasarımı sayesinde, iletim durumundaki voltaj düşümü ($V_{CE(sat)}$) ve anahtarlama kayıpları dramatik bir şekilde düşürülmüştür. Bu da sistem genelinde çok daha az ısınma ve maksimum enerji tasarrufu anlamına gelir.
-
Mükemmel Termal Kararlılık (AlN Substrat): Modülün iç yalıtım katmanında kullanılan yüksek performanslı Alüminyum Nitrat (AlN) seramik taban, ısıl direnci minimuma indirir. Transistörlerin ürettiği yüksek ısı, arkasındaki soğutucuya (heatsink) ışık hızında iletilir.
-
Dahili Termistör (NTC): Kılıf içerisine entegre edilmiş olan NTC termistör sayesinde, modülün taban sıcaklığı gerçek zamanlı olarak izlenebilir. Bu sayede harici kontrolörler aşırı ısınma durumlarında sistemi güvenle kapatabilir.
-
Düşük Parazitik Endüktans: NX serisi kılıf tasarımı, iç bağlantı yollarındaki parazitik endüktansı minimumda tutarak anahtarlama esnasında oluşan voltaj piklerini ($V_{spike}$) törpüler ve komponent ömrünü uzatır.
CM900DXLE-24A Teknik Özellikleri (Tablo)
CM900DXLE-24A IGBT güç modülünün elektriksel sınır değerlerini, konfigürasyonunu ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:
| Parametre | Açıklama | Değer / Özellik |
| Üretici | Komponent Üreticisi | Mitsubishi Electric |
| Modül Serisi / Tipi | Ürün Kategorisi | NX Serisi IGBT (Dual / Yarım Köprü) |
| Yonga Teknolojisi | Transistör Mimarisi | Gelişmiş CSTBT™ Teknolojisi |
| Maksimum Voltaj ($V_{CES}$) | Kollektör-Emitör Voltajı | 1200 V |
| Nominal Akım ($I_C$) | Sürekli Kollektör Akımı ($T_C = 95^\circ C$) | 900 A |
| Doyum Gerilimi ($V_{CE(sat)}$) | Kollektör-Emitör Doyum Voltajı | 1.8 V (Tipik, $T_j = 125^\circ C$) |
| Entegre Sıcaklık Sensörü | Termal İzleme Elemanı | Dahili NTC Termistör |
| Kılıf / Paket Yapısı | Fiziksel Tasarım Standartı | NX Serisi (Yalıtımlı Taban Plakası) |
Kullanım Alanları ve Uygulamalar
Mega Amper seviyelerine yaklaşan 900A akım ve 1200V gerilim kapasitesiyle CM900DXLE-24A, endüstriyel enerjinin dönüştürüldüğü ana merkezlerde görev alır:
-
Yüksek Güçlü Frekans İnverterleri (VFD / AC Sürücüler): Ağır sanayide (madencilik, çimento, demir-çelik, kağıt fabrikaları) kullanılan megavat (MW) seviyesindeki devasa asenkron ve senkron motorların hız kontrol sistemlerinde.
-
Merkezi Güneş Enerjisi (GES) ve Rüzgar İnverterleri: Büyük ölçekli yenilenebilir enerji santrallerinde üretilen yüksek akımlı DC enerjiyi, şebeke standartlarına uygun AC elektriğe dönüştüren evirici ünitelerinde.
-
Büyük Ölçekli Kesintisiz Güç Kaynakları (Büyük UPS): Veri merkezleri, kritik altyapılar ve hastaneler için tasarlanan yüksek kapasiteli endüstriyel UPS sistemlerinin inverter katlarında.
-
Raylı Sistemler ve Çekiş Konvertörleri: Hafif raylı sistemler, tramvaylar ve elektrikli trenlerin cer (çekiş) motoru sürücü kartlarında kararlı güç yönetimi sağlamak amacıyla.
Neden Mitsubishi CM900DXLE-24A Tercih Edilmeli?
Yüksek güç elektroniğinde 900A gibi akımları anahtarlarken milisaniyelik gecikmeler veya termal dengesizlikler tüm sistemin çökmesine neden olabilir. Mitsubishi Electric, CM900DXLE-24A modülünde kullandığı 6. nesil CSTBT™ yongaları ve optimize edilmiş NX kılıf mimarisiyle bu riskleri endüstri standardının çok altına indirir.
Düşük doyum gerilimi ($V_{CE(sat)}$) sayesinde muadillerine göre çok daha az ısı üreten bu modül, hem soğutucu (heatsink) maliyetlerinizi düşürür hem de sistem verimliliğinizi yukarı taşır. Projelerinizde plansız duruş sürelerini (downtime) sıfıra indirmek, ağır sanayi yükleri altında yüksek kararlılık elde etmek ve uzun yıllar güvenle çalışacak bir güç bloğu inşa etmek istiyorsanız, CM900DXLE-24A pazarın en güvenilir ve premium çözümlerinden biridir.
| Voltaj | : | 1200V |
| Akım | : | 900A |
