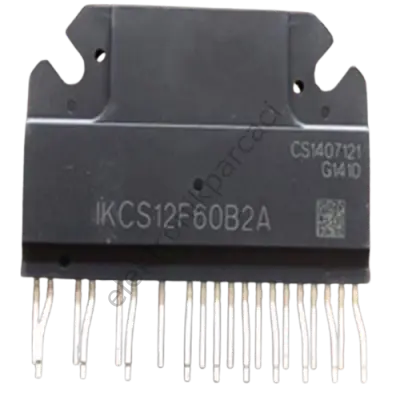

IKCS12F60B2A, kompakt motor sürücü uygulamaları ve akıllı ev teknolojileri için lider yarı iletken üreticilerinden Infineon (LS Industrial Systems / International Rectifier iş birliği kökenli) tarafından geliştirilmiş, yüksek entegrasyonlu ve üstün performanslı bir CIPOS™ (Control Integrated Power System), yani Akıllı Güç Modülüdür (IPM).

Geleneksel sürücü devrelerinin getirdiği tasarım karmaşıklığını ve PCB üzerindeki alan israfını tamamen ortadan kaldıran bu modül; 3 fazlı bir inverter köprüsünü, gelişmiş kapı sürücü entegrelerini (Gate Driver IC) ve donanımsal koruma fonksiyonlarını tek bir paket altında birleştirir. Özellikle alan tasarrufu, yüksek enerji verimliliği ve düşük elektromanyetik parazit (EMI) hedeflenen küçük/orta ölçekli motor sürücü projeleri için mükemmel bir "tak-çalıştır" çözümüdür.

İşte projelerinize yüksek kararlılık, akıllı güvenlik fonksiyonları ve minimum komponent kalabalığı katacak IKCS12F60B2A IPM modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

IKCS12F60B2A Nedir ve Tasarım Avantajları Nelerdir?

IKCS12F60B2A, tek bir kompakt gövde içerisinde 3 fazlı bir inverter köprüsü oluşturan 6 adet gelişmiş IGBT transistörünü ve bunları doğrudan sürmek için gereken yüksek/düşük voltaj kontrol devrelerini barındırır. Modül, mikrodenetleyiciden (MCU) gelen düşük seviyeli mantıksal sinyalleri (3.3V veya 5V) doğrudan kabul ederek yüksek voltajlı motor sargılarını kararlı bir şekilde anahtarlar.

Öne Çıkan Avantajları:

• Entegre Güvenlik ve Koruma: Modül; kısa devre akım koruması, kontrol besleme voltajı düşüm koruması (UVLO) ve hata bildirim çıkışı (Fault) gibi kritik güvenlik katmanlarını kendi içinde gerçek zamanlı olarak yönetir.

• Dahili Bootstrap Mimarisi: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme hatlarını, entegre bootstrap diyotları sayesinde minimum harici komponentle çözerek devre şemasını sadeleştirir.

• Mükemmel Termal Performans: Özel DCB (Direct Copper Bonding) veya yalıtımlı kılıf teknolojisi sayesinde, oluşan ısıyı arkasındaki soğutucuya (heatsink) çok hızlı iletir ve termal stresi azaltır.

• Düşük EMI (Elektromanyetik Parazit): Optimize edilmiş iç sürücü hızı ve yonga yerleşimi sayesinde, anahtarlama esnasında çevre devrelere yayılan elektriksel gürültüyü minimumda tutar.

IKCS12F60B2A Teknik Özellikleri (Tablo)

IKCS12F60B2A akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 12A akım kapasitesine sahip olan IKCS12F60B2A, özellikle ev aletleri, iklimlendirme sistemleri ve hafif endüstriyel motor hız kontrol pazarı için ideal bir güç bloğudur:

• İnverter Beyaz Eşya Sürücüleri: Yüksek enerji tasarrufu ve sessiz çalışma hedefleyen yeni nesil çamaşır makineleri, bulaşık makineleri ve buzdolabı kompresör sürücü kartlarında.

• Ev Tipi İnverter Klimalar: Split klimaların kompresörleri ile iç/dış ünite fan motorlarının değişken frekanslı (VFD) hız kontrolünde.

• Küçük Endüstriyel Pompa ve Fanlar: Tesislerde veya laboratuvarlarda hassas sıvı/hava akışı sağlayan, düşük güçlü frekans inverter cihazlarında.

• Fırçasız DC (BLDC) ve PMSM Motor Kontrolü: Otomatik kapı mekanizmaları, akıllı bariyer sistemleri, ambalaj makineleri ve hassas devir kontrolü gerektiren diğer modern motor sürücü sistemlerinde.

Neden IKCS12F60B2A Tercih Edilmeli?

Güç elektroniği tasarımlarında ayrık (discrete) komponentlerle 3 fazlı inverter devresi kurmak; sürücü entegreleri, izole beslemeler, koruma dirençleri ve karmaşık PCB yolları demektir. Bu durum hem hata yapma riskini artırır hem de maliyeti yükseltir.

Infineon’un IKCS12F60B2A CIPOS™ modülü, tüm bu zorlu mühendislik süreçlerini fabrikasyon olarak test edilmiş ve optimize edilmiş tek bir paket halinde sunar. Akıllı koruma algoritmaları sayesinde anormal bir durumda (örneğin motor kilitlendiğinde veya kısa devre oluştuğunda) sistemi mikrosaniyeler içinde kapatarak ana denetleyiciyi ve motor sargılarını korur. Projelerinizde pazara çıkış süresini kısaltmak, arıza oranlarını düşürmek ve sistem güvenilirliğini en üst seviyeye çıkarmak istiyorsanız, IKCS12F60B2A sınıfının en verimli çözümlerinden biridir.
