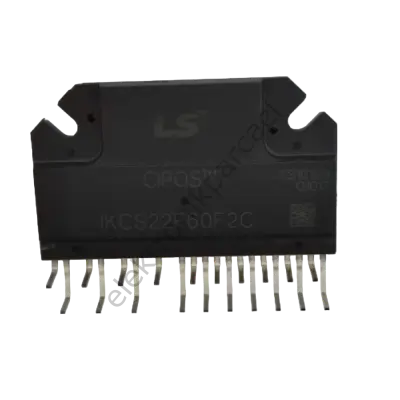

IKCS22F60F2C, endüstriyel otomasyon, iklimlendirme ve yüksek verimli motor sürücü teknolojilerinde dünya standartlarını belirleyen Infineon Technologies tarafından üretilmiş, yüksek entegrasyonlu ve üstün performanslı bir CIPOS™ (Control Integrated Power System), yani Akıllı Güç Modülüdür (IPM).

Geleneksel sürücü devrelerinin getirdiği karmaşık tasarım süreçlerini ve PCB (baskı devre kartı) üzerindeki alan israfını tamamen ortadan kaldıran bu modül; 3 fazlı bir inverter köprüsünü, gelişmiş kapı sürücü entegrelerini (Gate Driver IC) ve donanımsal koruma fonksiyonlarını tek bir kompakt paket altında birleştirir. Özellikle alan tasarrufu, yüksek güç yoğunluğu ve düşük elektromanyetik parazit (EMI) hedeflenen orta ölçekli motor sürücü projeleri için mükemmel bir "tak-çalıştır" çözümüdür.

İşte projelerinize yüksek kararlılık, akıllı güvenlik fonksiyonları ve minimum komponent kalabalığı katacak IKCS22F60F2C IPM modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

IKCS22F60F2C Nedir ve Tasarım Avantajları Nelerdir?

IKCS22F60F2C, tek bir kompakt gövde içerisinde 3 fazlı bir inverter köprüsü oluşturan 6 adet gelişmiş IGBT transistörünü ve bunları doğrudan sürmek için gereken yüksek/düşük voltaj kontrol devrelerini barındırır. Modül, mikrodenetleyiciden (MCU) gelen düşük seviyeli mantıksal sinyalleri (3.3V veya 5V) doğrudan kabul ederek yüksek voltajlı motor sargılarını kararlı bir şekilde anahtarlar. 22 Amper nominal akım taşıma kapasitesiyle, performans gerektiren daha zorlu yüklerin altından kolaylıkla kalkar.

Öne Çıkan Avantajları:

• Entegre Güvenlik ve Koruma: Modül; kısa devre akım koruması, kontrol besleme voltajı düşüm koruması (UVLO) ve hata bildirim çıkışı (Fault) gibi kritik güvenlik katmanlarını kendi içinde gerçek zamanlı olarak yönetir.

• Dahili Bootstrap Mimarisi: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme hatlarını, entegre bootstrap elemanları sayesinde minimum harici komponentle çözerek devre şemasını sadeleştirir.

• Mükemmel Termal Performans: Özel kılıf ve yalıtım teknolojisi sayesinde, oluşan ısıyı arkasındaki soğutucuya (heatsink) çok hızlı iletir, termal stresi azaltır ve modül ömrünü uzatır.

• Düşüş Anahtarlama Kayıpları ve Düşük EMI: Optimize edilmiş iç sürücü hızı ve yonga yerleşimi sayesinde, yüksek frekanslı anahtarlamalarda bile güç kaybını ve çevre devrelere yayılan elektriksel gürültüyü minimumda tutar.

IKCS22F60F2C Teknik Özellikleri (Tablo)

IKCS22F60F2C akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 22A akım kapasitesine sahip olan IKCS22F60F2C, özellikle yüksek verimlilik ve güç yoğunluğu gerektiren ev teknolojileri, iklimlendirme sistemleri ve endüstriyel motor hız kontrol pazarı için ideal bir güç bloğudur:

• Ticari ve Büyük Ev Tipi İnverter Klimalar: Yüksek BTU kapasiteli klima kompresörleri ile dış ünite fan motorlarının değişken frekanslı (VFD) hız kontrolünde.

• Yüksek Kapasiteli İnverter Beyaz Eşyalar: Maksimum enerji tasarrufu ve sessiz çalışma hedefleyen yeni nesil büyük çamaşır makineleri, kurutma makineleri ve endüstriyel buzdolabı kompresör sürücü kartlarında.

• Endüstriyel Pompa ve Fan Sürücüleri: Tesislerde, fabrikalarda veya tarımsal otomasyonda kararlı sıvı/hava akışı sağlayan orta güçlü frekans inverter cihazlarında.

• Fırçasız DC (BLDC) ve PMSM Motor Kontrolü: Otomatik kapı ve kepenk mekanizmaları, akıllı bariyer sistemleri, ambalaj/konveyör makineleri ve hassas devir kontrolü gerektiren diğer modern motor sürücü sistemlerinde.

Neden IKCS22F60F2C Tercih Edilmeli?

Güç elektroniği tasarımlarında ayrık (discrete) komponentlerle 20A ve üzeri akım seviyelerinde 3 fazlı inverter devresi kurmak; termal yönetimi sağlamak, parazitik kapasiteleri engellemek ve ani akım piklerine karşı sistemi korumak açısından oldukça zordur.

Infineon’un IKCS22F60F2C CIPOS™ modülü, tüm bu zorlu mühendislik süreçlerini fabrikasyon olarak test edilmiş ve optimize edilmiş tek bir paket halinde sunar. Akıllı koruma algoritmaları sayesinde anormal bir durumda (örneğin motor kilitlendiğinde veya ani aşırı akım çekildiğinde) sistemi mikrosaniyeler içinde kapatarak ana denetleyiciyi (MCU) ve motor sargılarını korur. Projelerinizde pazara çıkış süresini kısaltmak, arıza oranlarını düşürmek ve sistem güvenilirliğini en üst seviyeye çıkarmak istiyorsanız, IKCS22F60F2C sınıfının en güçlü ve kararlı çözümlerinden biridir.
