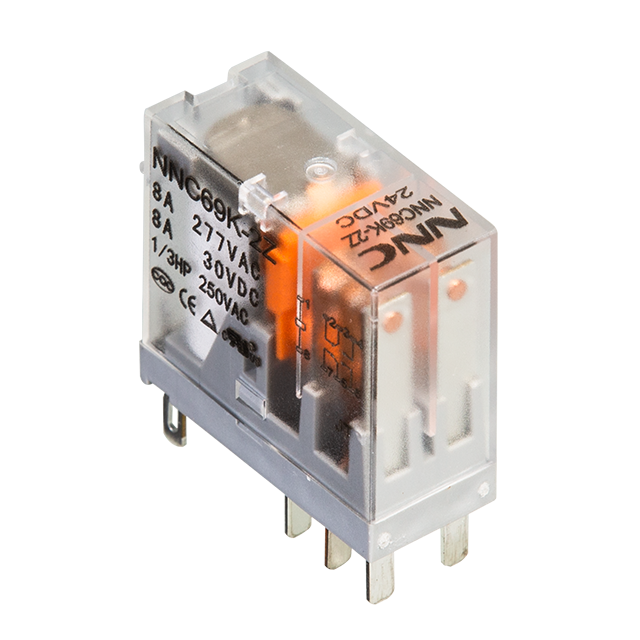

NNC69K-2Z genel amaçlı röle

Özellikler

① 8A yük anahtarlama kapasitesi

② Standart soket tipi kablolar

③ IEC60335-1 standardına uygun ürünler mevcuttur

④ RoHS uyumlu

Model Tanımı

① Ürün Modeli: NNC69K

② Ürün Tipi: T-Döner düğme tipi (ışık yok) - Standart tip; U-Düz kapak tipi

③ Fonksiyon: L-Aydınlatmalı tip; X-Aşırı gerilim korumalı tip; LX-Aydınlatmalı + aşırı gerilim korumalı tip; Yok-Işık yok

④ Kontak Şekli: 2H=2 adet normalde açık tip; 2D=2 adet normalde kapalı tip; 2Z=2 adet değiştirme tipi

⑤ Kontak Yükü: 8A

⑥ Bobin Voltajı: Bobin parametre tablosuna bakınız

İletişim türü açıklaması

isim	Yurtiçi kod adı	Uluslararası Kod	Yapısal form
Normalde açık	H	A
Normalde kapalı tip	D	B
Dönüşüm	Z	C

Normalde açık tip: Bobin enerjilenmediğinde kontaklar açık, enerjilendiğinde ise kapalıdır.

Normalde kapalı tip: Bobin enerjilenmediğinde kontaklar kapalı, enerjilendiğinde

ise açıktır. Değiştirme tipi: Orta kontak hareketli bir kontaktır. Bobin enerjilenmediğinde, hareketli kontak sabit kontaklardan biriyle açık, diğeriyle kapalıdır. Bobin enerjilendiğinde, hareketli kontak hareket eder ve daha önce açık olan kontağın kapanmasına ve daha önce kapalı olan kontağın açılmasına neden olarak değiştirme amacını gerçekleştirir.

Bobin parametreleri

Bobin nominal gerilimi DC (V)	Bobin direnci ±%10 (Ω)	Çalışma gerilimi	Serbest bırakma voltajı	Bobinin izin verilen voltaj aralığı	Nominal bobin gücü (VA)
Bobin nominal gerilimi DC (V)	Bobin direnci ±%10 (Ω)	Nominal gerilimin yüzdesi			Nominal bobin gücü (VA)
5	47	≤%75	≥%10	%90 - %130	0,53
6	68
9	153
12	272
yirmidört	1087
36	2445
48	4347
100~110	22000

Bobin nominal gerilimi AC (V)	Bobin direnci ±%10 (Ω) (doğrultucu tipi)	Çalışma gerilimi	Serbest bırakma voltajı	Bobinin izin verilen voltaj aralığı	Nominal bobin gücü (VA) (doğrultucu tipi)
Bobin nominal gerilimi AC (V)	Bobin direnci ±%10 (Ω) (doğrultucu tipi)	Nominal gerilimin yüzdesi			Nominal bobin gücü (VA) (doğrultucu tipi)
5	11	≤%80	≥%30	%90 - %130	0,8～1,0
6	15.8
12	63
yirmidört	252
36	567
48	1008
100~120	5293
200~220	19293
220~240	23144

İletişim parametreleri

İletişim türü	2C(Z) - Anahtar; 2A(H) - Normalde Açık; 2B(D) - Normalde Kapalı
Temas direnci	100mΩ'un altında (6VDC 1A koşullarında)
İletişim materyalleri	gümüş alaşımı
Nominal yük ile temas	8A 277VAC
Maksimum anahtarlama gerilimi	277VAC/30VDC
Maksimum anahtarlama akımı	8A
Maksimum anahtarlama gücü	2216VA
Minimum anahtarlama yükü	5V 10mA
Elektriksel dayanıklılık	100.000'den fazla döngüye dayanıklı yük
Mekanik dayanıklılık	10 milyondan fazla

Karakteristik parametreler

Çalışma süresi (nominal gerilimde)		≤20ms
Serbest bırakma süresi (nominal gerilimde)		≤20ms
Yalıtım direnci		100MΩ (500VDC)
Dielektrik dayanım gerilimi (kaçak akım 1mA)	Bobin ve kontak arasında	5000VAC (1 dakika) kaçak akım 1mA.
	Bağlantı kesme kontakları	1000VAC (1 dakika) kaçak akım 1mA.
	Zıt kutuplar arasında	3000VAC (1 dakika) kaçak akım 1mA.
Titreşim özellikleri	Yanlış işlem	Genlik 1 mm, 10～55 Hz
	Titreşim dayanıklılığı	Genlik 1 mm, 10～55 Hz
Etki özellikleri	Yanlış işlem	Maksimum ivme: 98 m/s², süre: 11 ms
	Darbe direnci	Maksimum ivme 980 m/s², süre 6 ms
Ortam sıcaklığı		-40℃~85℃
bağıl nem		%5~%85 bağıl nem
Terminal yapı		Soket tipi terminal
Koruyucu yapı		Toz geçirmez
ağırlık		Yaklaşık 20 gram

Dış ölçüler, montaj delikleri ve bağlantı şeması (birim: mm)

Dış ölçüler:

Montaj deliği boyutları (alttan görünüm):

Rota haritası (alttan görünüm):

Notlar:

(1) Ürünün dış boyutları için herhangi bir tolerans belirtilmemiştir. Dış boyut ≤1 mm olduğunda tolerans ±0,1; dış boyut 1-3 mm arasında olduğunda tolerans ±0,2; dış boyut >3 mm olduğunda tolerans ±0,3'tür.

(2) Montaj deliği boyutları için herhangi bir tolerans belirtilmemiştir.

Güvenlik sertifikası

Sertifikasyon Kategorileri	CQC	UL	TÜV
Sertifika Numarası	CQC18002194298	E235027	R50390940
Yük gereksinimleri	277VAC/30VDC	277VAC/30VDC	277VAC/30VDC

Performans eğrisi

Ürün ambalaj özellikleri

Ürün Modeli	İç ambalaj	Karton kutunun teknik özellikleri: Uzunluk × Genişlik × Yükseklik (mm)	Toplam miktar	Net ağırlık (kg)	Brüt ağırlık (kg)
NNC69K-2Z	Blister kutusu	*350245220*	400	Yaklaşık 7,4 kg	Yaklaşık 8,6 kg
NNC69KL-2Z	Blister kutusu	*350245220*	400	Yaklaşık 7,6 kg	Yaklaşık 8,8 kg
NNC69KTL-2Z	Blister kutusu	*350245220*	400	Yaklaşık 7,8 kg	Yaklaşık 9 kg
NNC69KUL-2Z	Blister kutusu	*350245220*	400	Yaklaşık 7,6 kg	Yaklaşık 8,8 kg

Seçim Kılavuzu

Aksi belirtilmedikçe, Xinda röle gövdesindeki tüm yük akımı işaretleri dirençli yüklere aittir. Nominal anahtarlama geriliminde, endüktif yükler için izin verilen akım, nominal dirençli yükün %30'unu, motor yükleri için izin verilen akım, nominal dirençli yükün %20'sini, lamba yükleri için izin verilen akım, nominal dirençli yükün %10'unu ve kapasitif yükler için izin verilen akım, nominal dirençli yükün %5'ini aşmamalıdır. Güvenilir çalışma için, nominal yük altında kararlı durum akım değerinin %60-70'ini aşmayan bir kontak yük akımı değerine sahip bir röle seçilmesi önerilir.

Farklı yük tipleri altında ani akım için referans değerler aşağıdaki tabloda gösterilmiştir:

yükün niteliği	Ani akım
dirençli yük	durağan durum akımının 1 katı
Sodyum lamba yükü	Denge halindeki akımın 1 ila 3 katı
Cıva lambası yükü	durağan durum akımının 3 katı
Endüktif yük	Denge halindeki akımın 3 ila 5 katı
motor yükü	Denge halindeki akımın 3 ila 5 katı
