NNC
Yorumlar (0)
₺ 0 + KDV
₺ 0 + KDV
Stok Kodu

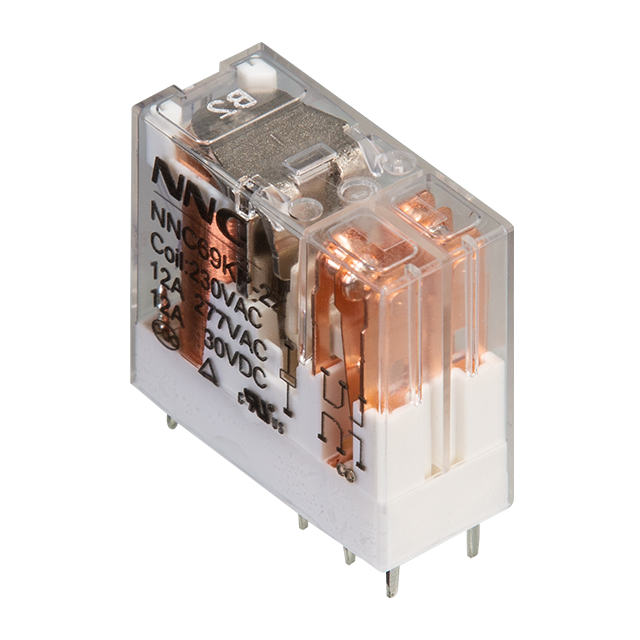

NNC69KP-2Z
Stok Durumu
Stokta yok
Barkod Kodu
NNC69KP-2Z
Özellikler
① 12A yük anahtarlama kapasitesi
② PCB lehimlenebilir terminaller
③ IEC60335-1 standardına uygun ürünler mevcuttur
④ RoHS uyumlu
Model Tanımı
① Ürün Modeli: NNC69KP
② Kontak Tipi: 2H = 2 normalde açık grup; 2D = 2 normalde kapalı grup; 2Z = 2 değiştirme grubu
③ Kontak Yükü: 12A
④ Bobin Voltajı: Bobin parametre tablosuna bakınız
İletişim türü açıklaması
| isim | Yurtiçi kod adı | Uluslararası Kod | Yapısal form |
| Normalde açık | H | A |  |
| Normalde kapalı tip | D | B |  |
| Dönüşüm | Z | C |  |
Normalde açık tip: Bobin enerjilenmediğinde kontaklar açık, enerjilendiğinde ise kapalıdır.
Normalde kapalı tip: Bobin enerjilenmediğinde kontaklar kapalı, enerjilendiğinde
ise açıktır. Değiştirme tipi: Orta kontak hareketli bir kontaktır. Bobin enerjilenmediğinde, hareketli kontak sabit kontaklardan biriyle açık, diğeriyle kapalıdır. Bobin enerjilendiğinde, hareketli kontak hareket eder ve daha önce açık olan kontağın kapanmasına ve daha önce kapalı olan kontağın açılmasına neden olarak değiştirme amacını gerçekleştirir.
Bobin parametreleri
| Bobin nominal gerilimi DC (V) |
Bobin direnci ±%10 (Ω) |
Çalışma gerilimi | Serbest bırakma voltajı | Bobinin izin verilen voltaj aralığı | Nominal bobin gücü (VA) |
| Nominal gerilimin yüzdesi | |||||
| 3 | 17 | ≤%74 | ≥%12 | %90 - %130 | 0,53 |
| 5 | 47 | ||||
| 6 | 68 | ||||
| 9 | 152 | ||||
| 12 | 271 | ||||
| 15 | 424 | ||||
| 18 | 611 | ||||
| yirmidört | 1086 | ||||
| 36 | 2445 | ||||
| 48 | 4347 | ||||
| 60 | 6792 | ||||
| 100~110 | 18867 | ||||
| Bobin nominal gerilimi AC (V) |
Bobin direnci ±%10 (Ω) (doğrultucu tipi) |
Çalışma gerilimi | Serbest bırakma voltajı | Bobinin izin verilen voltaj aralığı | Nominal bobin gücü (VA) (doğrultucu tipi) |
| Nominal gerilimin yüzdesi | |||||
| 6 | 19 | ≤%79 | ≥%31 | %90 - %130 | 1.4 |
| 12 | 72 | ||||
| yirmidört | 290 | ||||
| 48 | 1200 | ||||
| 60 | 1800 | ||||
| 100~120 | 6000 | ||||
| 200~220 | 23000 | ||||
| 230~240 | 23000 | ||||
İletişim parametreleri
| İletişim türü | 2C(Z) - Anahtar; 2A(H) - Normalde Açık; 2B(D) - Normalde Kapalı |
| Temas direnci | 100mΩ'un altında (6VDC 1A koşullarında) |
| İletişim materyalleri | gümüş alaşımı |
| Nominal yük ile temas | 12A 277VAC |
| Maksimum anahtarlama gerilimi | 277VAC/30VDC |
| Maksimum anahtarlama akımı | 12A |
| Maksimum anahtarlama gücü | 3324VA |
| Minimum anahtarlama yükü | 5V 10mA |
| Elektriksel dayanıklılık | 100.000'den fazla döngüye dayanıklı yük |
| Mekanik dayanıklılık | 10 milyondan fazla |
Karakteristik parametreler
| Çalışma süresi (nominal gerilimde) | ≤25ms | |
| Serbest bırakma süresi (nominal gerilimde) | ≤25ms | |
| Yalıtım direnci | 1000MΩ (500VDC) | |
| Dielektrik dayanım gerilimi (kaçak akım 1mA) | Bobin ve kontak arasında | 5000VAC (1 dakika) kaçak akım 1mA. |
| Bağlantı kesme kontakları | 1000VAC (1 dakika) kaçak akım 1mA. | |
| Zıt kutuplar arasında | 3000VAC (1 dakika) kaçak akım 1mA. | |
| Titreşim özellikleri | Yanlış işlem | Genlik 1 mm, 10～55 Hz |
| Titreşim dayanıklılığı | Genlik 1 mm, 10～55 Hz | |
| Etki özellikleri | Yanlış işlem | Maksimum ivme: 98 m/s², süre: 11 ms |
| Darbe direnci | Maksimum ivme 980 m/s², süre 6 ms | |
| Ortam sıcaklığı | -40℃~85℃ | |
| bağıl nem | %5~%85 bağıl nem | |
| Terminal yapı | PCB lehimleme terminalleri | |
| Koruyucu yapı | Plastikle kapatılmış | |
| ağırlık | Yaklaşık 19 gram | |
Dış ölçüler, montaj delikleri ve bağlantı şeması (birim: mm)
Soket takma yöntemi:
Montaj deliği boyutları (alttan görünüm):
Rota haritası (alttan görünüm):
Notlar:
(1) Ürünün dış boyutları için herhangi bir tolerans belirtilmemiştir. Dış boyut ≤1 mm olduğunda tolerans ±0,1; dış boyut 1-3 mm arasında olduğunda tolerans ±0,2; dış boyut >3 mm olduğunda tolerans ±0,3'tür.
(2) Montaj deliği boyutları için herhangi bir tolerans belirtilmemiştir.
Güvenlik sertifikası
| Sertifikasyon Kategorileri | CQC | UL | TÜV |
| Sertifika Numarası | CQC22002357184 | E235027 | R50558307 |
| Yük gereksinimleri | 277VAC/30VDC | 277VAC/30VDC | 277VAC/30VDC |
Performans eğrisi
Ürün ambalaj özellikleri
| Ürün Modeli | İç ambalaj | Karton kutunun teknik özellikleri: Uzunluk × Genişlik × Yükseklik (mm) |
Toplam miktar | Net ağırlık (kg) | Brüt ağırlık (kg) |
| NNC69KP-2Z | Köpük kutu | 410*310*160 | 600 | Yaklaşık 11,4 kg | Yaklaşık 12,3 kg |
Seçim Kılavuzu
Aksi belirtilmedikçe, Xinda röle gövdesindeki tüm yük akımı işaretleri dirençli yüklere aittir. Nominal anahtarlama geriliminde, endüktif yükler için izin verilen akım, nominal dirençli yükün %30'unu, motor yükleri için izin verilen akım, nominal dirençli yükün %20'sini, lamba yükleri için izin verilen akım, nominal dirençli yükün %10'unu ve kapasitif yükler için izin verilen akım, nominal dirençli yükün %5'ini aşmamalıdır. Güvenilir çalışma için, nominal yük altında kararlı durum akım değerinin %60-70'ini aşmayan bir kontak yük akımı değerine sahip bir röle seçilmesi önerilir.Farklı yük tipleri altında ani akım için referans değerler aşağıdaki tabloda gösterilmiştir:
yükün niteliği |
Ani akım |
dirençli yük |
durağan durum akımının 1 katı |
Sodyum lamba yükü |
Denge halindeki akımın 1 ila 3 katı |
Cıva lambası yükü |
durağan durum akımının 3 katı |
Endüktif yük |
Denge halindeki akımın 3 ila 5 katı |
motor yükü |
Denge halindeki akımın 3 ila 5 katı |
Transformatör yükü |
Denge halindeki akımın 3 ila 5 katı |
Akkor lamba yükü |
Denge halindeki akımın 3 ila 5 katı |
kapasitif yük |
Denge halindeki akımın 3 ila 5 katı |
