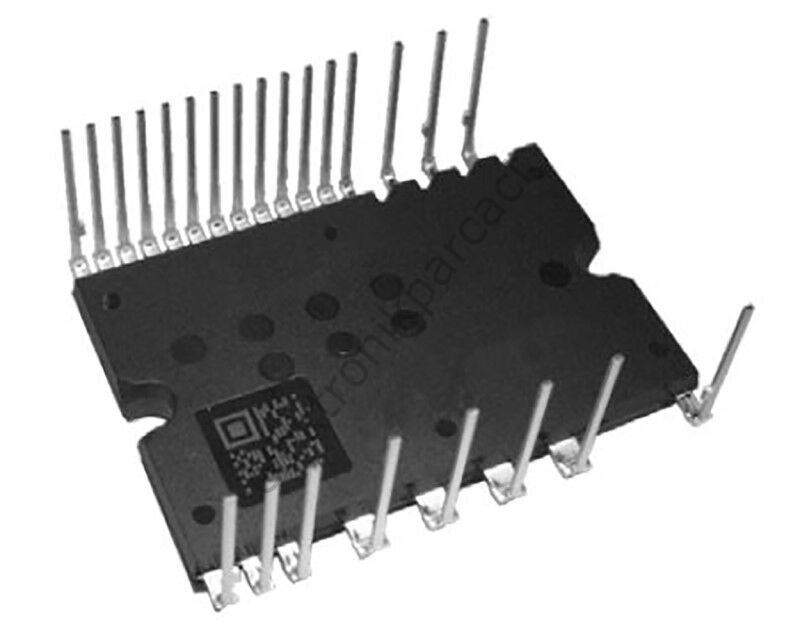

PSS10S92F6-AG, güç elektroniği, akıllı iklimlendirme ve motor sürücü teknolojilerinde dünya standartlarını belirleyen Mitsubishi Electric tarafından geliştirilmiş, yüksek entegrasyonlu bir DIPIPM™ (Dual-In-Line Package Intelligent Power Module), yani Akıllı Güç Modülüdür.

Geleneksel sürücü devrelerinin getirdiği karmaşık tasarım süreçlerini ve PCB (baskı devre kartı) üzerindeki alan israfını tamamen ortadan kaldıran bu modül; 6 adet gelişmiş IGBT transistörünü, sürücü entegrelerini (IC), dahili bootstrap elemanlarını ve donanımsal koruma devrelerini tek bir ultra kompakt gövdede birleştirir. Özellikle hassas hız kontrolü, minimum enerji tüketimi ve maksimum kararlılık gerektiren küçük ölçekli motor sürücü projeleri için ideal bir "tak-çalıştır" çözümüdür.

İşte projelerinize yüksek verimlilik, akıllı güvenlik fonksiyonları ve kompakt tasarım avantajı katacak PSS10S92F6-AG DIPIPM™ modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

PSS10S92F6-AG Nedir ve Tasarım Avantajları Nelerdir?

PSS10S92F6-AG, Mitsubishi Electric'in pazar lideri 6. Nesil DIPIPM™ mimarisine dayanır. Tek bir transfer kalıplı kılıf içerisinde 3 fazlı bir inverter köprüsü oluşturan güç katını ve bu katı doğrudan sürmek için gereken yüksek/düşük voltaj kontrol entegrelerini (HVIC/LVIC) barındırır. Bu entegre yapı, harici sürücü devresi tasarlama ihtiyacını ortadan kaldırarak mühendislik süreçlerini büyük ölçüde hafifletir.

Öne Çıkan Avantajları:

• Donanımsal Akıllı Koruma: Modül; kısa devre koruması (SC), kontrol besleme voltajı düşüm koruması (UV) ve analog sıcaklık izleme çıkışı (VOT) gibi kritik güvenlik katmanlarını mikrodenetleyiciden bağımsız olarak kendi içinde gerçek zamanlı yönetir.

• Dahili Bootstrap Yapısı: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme hatlarını, entegre bootstrap diyotları ve akım sınırlayıcı dirençleri sayesinde tek bir harici kapasitörle çözerek devre şemasını sadeleştirir.

• Düşük Güç Seviyelerinde Maksimum Hassasiyet: 10 Amperlik nominal akım kapasitesi, düşük güçlü motorlarda en yüksek verimlilik eğrisini yakalayacak ve anahtarlama kayıplarını minimumda tutacak şekilde optimize edilmiştir.

• Düşük Elektromanyetik Parazit (EMI): Optimize edilmiş iç yonga yerleşimi ve kapı sürücü (gate drive) tasarımı sayesinde çalışma esnasında çevresindeki hassas mikrodenetleyicileri (MCU) etkileyecek EMI gürültüsünü minimuma indirir.

PSS10S92F6-AG Teknik Özellikleri (Tablo)

PSS10S92F6-AG akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 10A akım kapasitesine sahip olan PSS10S92F6-AG, özellikle küçük ev aletleri, hassas kontrol cihazları ve düşük güç tüketimi odaklı motor hız kontrol pazarı için ideal bir güç bloğudur:

• Ev Tipi İnverter Klimalar: Küçük ve orta ölçekli split klimaların fan motorları ile iç ünite/dış ünite inverter sürücü kartlarında.

• Küçük ve Orta Ölçekli Beyaz Eşyalar: Enerji tasarruflu yeni nesil buzdolabı kompresörleri, bulaşık makineleri ve su pompalarının motor sürücü sistemlerinde.

• Fırçasız DC (BLDC) Motor Kontrolü: Medikal cihazlar, küçük otomasyon hatları, akıllı bariyer sistemleri ve hassas devir kontrolü gerektiren diğer BLDC/PMSM motor mekanizmalarında.

• Hafif Endüstriyel Pompa ve Fan Sürücüleri: Fabrikalarda veya laboratuvarlarda hassas sıvı/hava akışı sağlayan küçük güçteki frekans inverterlerinde (VFD).

Neden Mitsubishi PSS10S92F6-AG Tercih Edilmeli?

Güç elektroniği tasarımlarında küçük akımlarda bile termal yönetim, parazitik kapasiteleri engellemek ve ani akım piklerine karşı sistemi korumak mühendislik açısından zaman alıcı süreçlerdir. Mitsubishi Electric’in PSS10S92F6-AG akıllı modülü, tüm bu karmaşık tasarım zorluklarını fabrikasyon olarak kendi içinde çözülmüş bir paket halinde sunar.

Modülün sahip olduğu analog sıcaklık çıkış sinyali ($V_{OT}$), ana kontrolörün (MCU) modül sıcaklığını anlık olarak izlemesine ve sistemi her zaman güvenli termal sınırlarda tutmasına olanak tanır. Tasarım süreçlerinizi hızlandıracak, PCB boyutlarınızı küçültecek, arıza oranlarını düşürecek ve sistem güvenilirliğini en üst seviyeye çıkaracak modern, kararlı ve akıllı bir 3-faz motor sürücü elemanı arıyorsanız, PSS10S92F6-AG alanındaki en başarılı ve optimize çözümlerden biridir.
