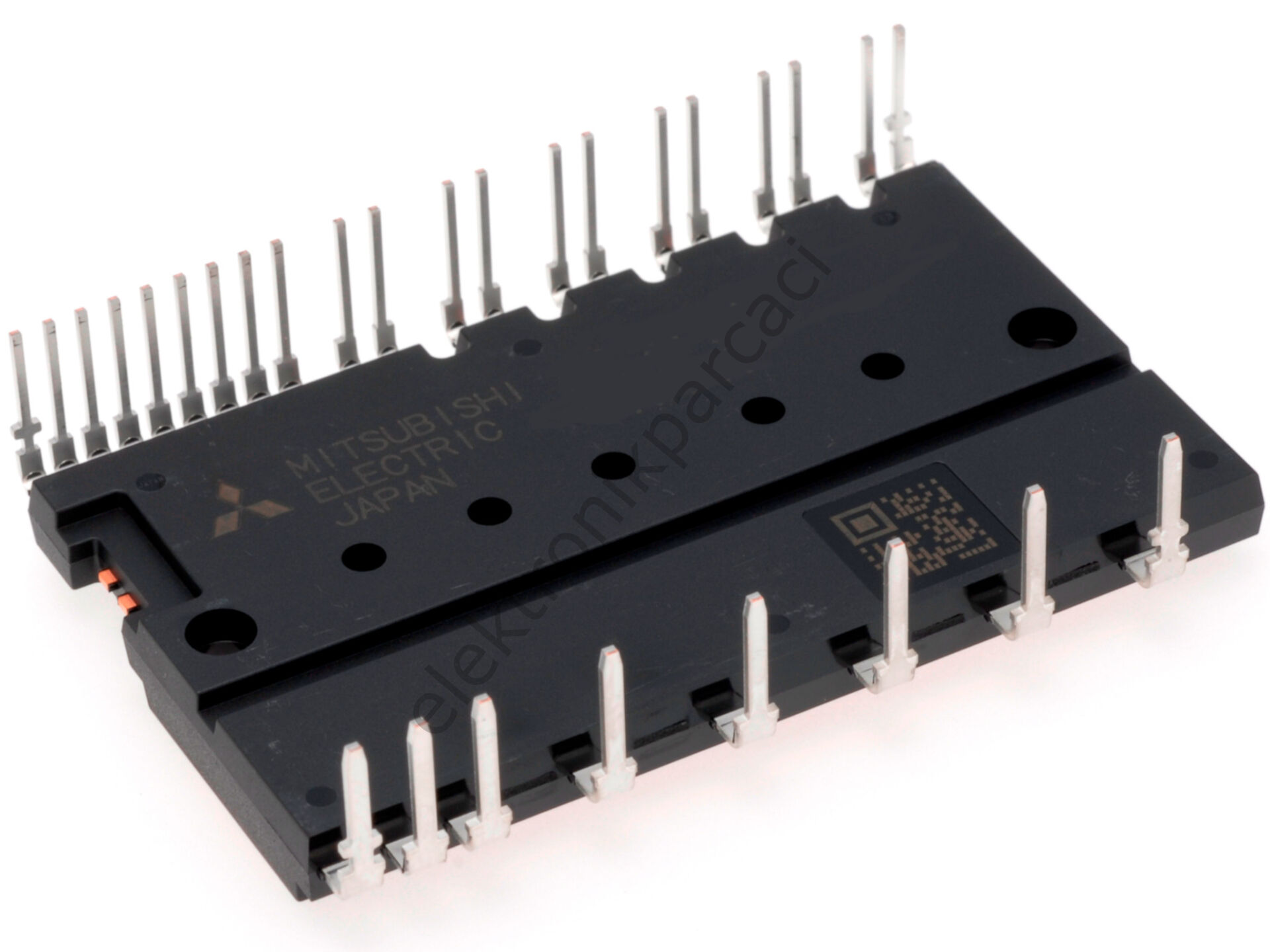

PSS15S73FT, endüstriyel otomasyon, iklimlendirme ve akıllı motor sürücü teknolojilerinde dünya standartlarını belirleyen Mitsubishi Electric tarafından üretilmiş, yüksek entegrasyonlu ve üstün performanslı bir DIPIPM™ (Dual-In-Line Package Intelligent Power Module), yani Akıllı Güç Modülüdür.

Geleneksel ve karmaşık harici sürücü devrelerine olan ihtiyacı tamamen ortadan kaldıran bu yeni nesil akıllı modül; bünyesinde sadece güç transistörlerini değil, aynı zamanda sürücü entegrelerini (IC), gelişmiş koruma devrelerini ve yüksek voltaj seviyeli bootstrap elemanlarını da barındırır. Özellikle 3 fazlı küçük ve orta ölçekli motor sürücüleri, inverter beyaz eşya kompresörleri ve ev tipi iklimlendirme (klima) sistemleri için "tak-çalıştır" kolaylığı sunan mükemmel bir enerji dönüşüm elemanıdır.

İşte projelerinize yüksek verimlilik, gelişmiş akıllı koruma fonksiyonları ve minimum komponent kalabalığı katacak PSS15S73FT DIPIPM™ modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

PSS15S73FT Nedir ve Tasarım Avantajları Nelerdir?

PSS15S73FT, tek bir kompakt gövde içerisinde 3 fazlı bir inverter köprüsü oluşturan 6 adet gelişmiş IGBT'yi, serbest geçiş diyotlarını ve bu transistörleri doğrudan sürmek için gerekli olan yüksek/düşük voltaj kontrol entegrelerini (HVIC/LVIC) barındırır. Mitsubishi'nin pazar lideri DIPIPM™ teknolojisine dayanan bu akıllı modül, PCB (baskı devre kartı) tasarım süreçlerini olağanüstü düzeyde basitleştirir.

Öne Çıkan Avantajları:

• Akıllı Donanımsal Koruma: Modül; kısa devre koruması (SC), besleme voltajı düşüm koruması (UV) ve analog sıcaklık izleme çıkışı (VOT) gibi kritik güvenlik özelliklerini gerçek zamanlı olarak kendi içinde yönetir.

• Optimize Güç Kapasitesi (15A): Kompakt kılıf yapısı içerisinde 15 Amper nominal akım taşıma kapasitesi sunarak, küçük ve orta ölçekli motor yüklerini yüksek verimlilikle kontrol eder.

• Dahili Bootstrap Mimarisi: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme hatlarını, entegre bootstrap diyotları ve akım sınırlayıcı dirençleri sayesinde tek bir harici kapasitörle çözerek devre şemasını sadeleştirir.

• Maksimum Alan Tasarrufu ve Düşük EMI: Güç ve sürücü katını tek gövdede topladığı için PCB üzerindeki komponent sayısını azaltır. Optimize edilmiş iç yapısı sayesinde çevre elemanları etkileyecek elektromanyetik paraziti (EMI) minimuma indirir.

PSS15S73FT Teknik Özellikleri (Tablo)

PSS15S73FT akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 15A akım kapasitesine sahip olan PSS15S73FT, özellikle hassas kontrol ve yüksek enerji tasarrufu gerektiren ev teknolojileri ve hafif endüstriyel motor sürücü pazarı için ideal bir güç bloğudur:

• İnverter Klimalar: Ev tipi standart ve split klimaların kompresör ve fan motorlarının sessiz, yüksek verimli hız kontrolünde.

• Yeni Nesil Beyaz Eşya Sürücüleri: Yüksek enerji tasarrufu hedefleyen modern çamaşır makineleri, bulaşık makineleri ve buzdolabı motor sürücü kartlarında.

• Düşük Güçlü Endüstriyel Sürücüler (VFD): Fabrika otomasyon hatlarında yer alan küçük konveyörler, fanlar ve pompalar için kompakt motor hız kontrol cihazlarında.

• Fırçasız DC (BLDC) Motor Kontrolü: Medikal cihazlar, otomatik kapı sistemleri, bariyerler ve hassas devir kontrolü gerektiren diğer BLDC/PMSM motor mekanizmalarında.

Neden Mitsubishi PSS15S73FT Tercih Edilmeli?

Güç elektroniği tasarımlarında termal yönetim, parazitik kapasiteleri engellemek ve aşırı yük durumlarında transistörleri korumak en kritik aşamalardır. Mitsubishi Electric’in PSS15S73FT akıllı modülü, tüm bu karmaşık mühendislik süreçlerini fabrikasyon olarak kendi içinde çözülmüş şekilde sunar.

Modülün sahip olduğu analog sıcaklık çıkış sinyali ($V_{OT}$), ana kontrolörün (MCU) modül sıcaklığını anlık olarak izlemesine ve sistemi her zaman güvenli termal sınırlarda tutmasına olanak tanır. Tasarım süreçlerinizi hızlandıracak, PCB boyutlarınızı küçültecek, arıza oranlarını düşürecek ve sistem güvenilirliğini en üst seviyeye çıkaracak modern, kararlı ve akıllı bir 3-faz motor sürücü elemanı arıyorsanız, PSS15S73FT alanındaki en başarılı ve optimize çözümlerden biridir.
