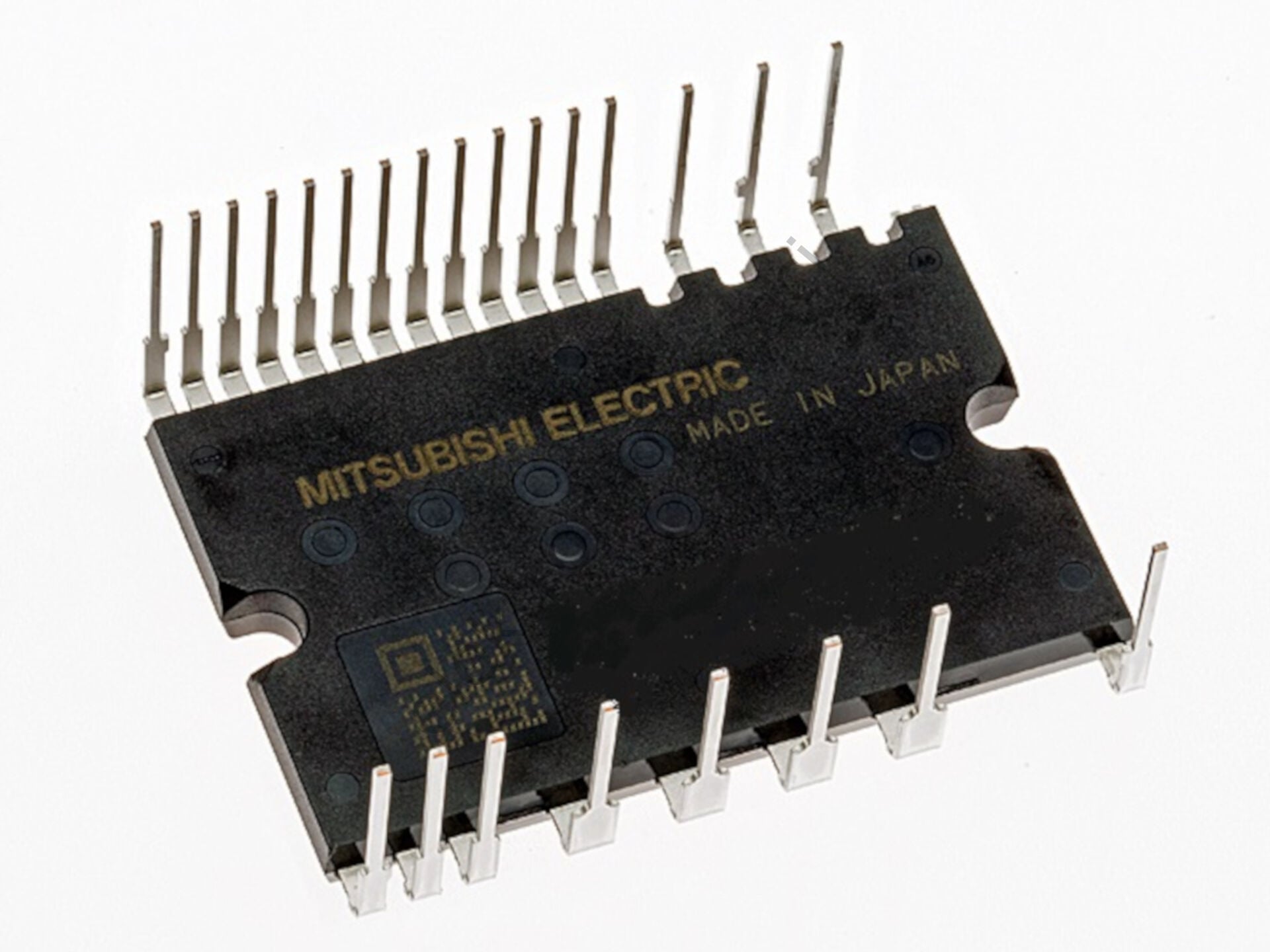

PSS15S92F6-AG, endüstriyel otomasyon, iklimlendirme ve akıllı motor sürücü teknolojilerinde dünya pazarının lideri olan Mitsubishi Electric tarafından üretilmiş, yüksek entegrasyonlu ve üstün performanslı bir DIPIPM™ (Dual-In-Line Package Intelligent Power Module), yani Akıllı Güç Modülüdür.

Geleneksel sürücü devrelerinin getirdiği tasarım karmaşıklığını ve PCB üzerindeki alan israfını tamamen ortadan kaldıran bu yeni nesil akıllı modül; 6 adet gelişmiş IGBT transistörünü, sürücü entegrelerini (IC), dahili bootstrap diyotlarını ve koruma devrelerini tek bir ultra kompakt gövdede birleştirir. Özellikle hassas hız kontrolü, düşük güç tüketimi ve maksimum güvenilirlik gerektiren küçük ve orta ölçekli motor sürücü projeleri için mükemmel bir "tak-çalıştır" çözümüdür.

İşte projelerinize yüksek kararlılık, akıllı güvenlik fonksiyonları ve minimum komponent kalabalığı katacak PSS15S92F6-AG DIPIPM™ modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

PSS15S92F6-AG Nedir ve Tasarım Avantajları Nelerdir?

PSS15S92F6-AG, kompakt tasarımı içerisinde 3 fazlı bir inverter köprüsü oluşturan güç transistörlerini ve bu transistörleri doğrudan sürmek için gereken yüksek/düşük voltaj kontrol entegrelerini (HVIC/LVIC) barındırır. Mitsubishi'nin patentli DIPIPM™ v6 teknolojisi mimarisine dayanan bu modül, devre tasarımı süreçlerinizi çok daha güvenli ve hızlı hale getirir.

Öne Çıkan Avantajları:

• Donanımsal Akıllı Koruma: Modül; kısa devre koruması (SC), kontrol besleme voltajı düşüm koruması (UV) ve analog sıcaklık izleme çıkışı (VOT) gibi kritik güvenlik katmanlarını mikrodenetleyiciden bağımsız olarak kendi içinde gerçek zamanlı yönetir.

• Dahili Bootstrap Mimarisi: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme hatlarını, entegre bootstrap diyotları ve akım sınırlayıcı dirençleri sayesinde tek bir harici kapasitörle çözerek devre şemasını sadeleştirir.

• Optimize Güç Yoğunluğu (15A): Süper kompakt Super Mini kılıf yapısı içerisinde 15 Amper nominal akım taşıma kapasitesi sunarak, küçük ve orta ölçekli motor yüklerini en yüksek verimlilik eğrisiyle kontrol eder.

• Düşük Elektromanyetik Parazit (EMI): Optimize edilmiş iç yonga yerleşimi ve kapı sürücü (gate drive) tasarımı sayesinde çalışma esnasında çevresindeki hassas mikrodenetleyicileri (MCU) etkileyecek EMI gürültüsünü minimuma indirir.

PSS15S92F6-AG Teknik Özellikleri (Tablo)

PSS15S92F6-AG akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 15A akım kapasitesine sahip olan PSS15S92F6-AG, özellikle hassas kontrol ve yüksek enerji tasarrufu gerektiren ev teknolojileri ve hafif endüstriyel motor sürücü pazarı için ideal bir güç bloğudur:

• İnverter Klimalar: Ev tipi standart ve split klimaların kompresör ve fan motorlarının sessiz, yüksek verimli hız kontrolünde.

• Yeni Nesil Beyaz Eşya Sürücüleri: Yüksek enerji tasarrufu hedefleyen modern çamaşır makineleri, bulaşık makineleri ve buzdolabı motor sürücü kartlarında.

• Düşük Güçlü Endüstriyel Sürücüler (VFD): Fabrika otomasyon hatlarında yer alan küçük konveyörler, fanlar ve pompalar için kompakt motor hız kontrol cihazlarında.

• Fırçasız DC (BLDC) Motor Kontrolü: Medikal cihazlar, otomatik kapı sistemleri, bariyerler ve hassas devir kontrolü gerektiren diğer BLDC/PMSM motor mekanizmalarında.

Neden Mitsubishi PSS15S92F6-AG Tercih Edilmeli?

Güç elektroniği tasarımlarında termal yönetim, parazitik kapasiteleri engellemek ve ani akım piklerine karşı sistemi korumak mühendislik açısından zaman alıcı süreçlerdir. Mitsubishi Electric’in PSS15S92F6-AG akıllı modülü, tüm bu karmaşık tasarım zorluklarını fabrikasyon olarak kendi içinde çözülmüş bir paket halinde sunar.

Modülün sahip olduğu analog sıcaklık çıkış sinyali ($V_{OT}$), ana kontrolörün (MCU) modül sıcaklığını anlık olarak izlemesine ve sistemi her zaman güvenli termal sınırlarda tutmasına olanak tanır. Tasarım süreçlerinizi hızlandıracak, PCB boyutlarınızı küçültecek, arıza oranlarını düşürecek ve sistem güvenilirliğini en üst seviyeye çıkaracak modern, kararlı ve akıllı bir 3-faz motor sürücü elemanı arıyorsanız, PSS15S92F6-AG alanındaki en başarılı ve optimize çözümlerden biridir.
