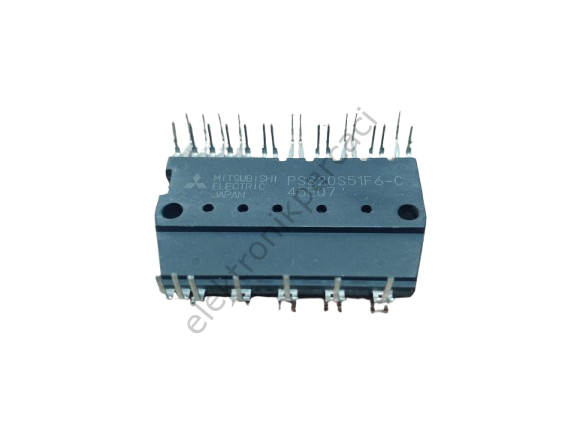

PSS20S51F6, güç elektroniği ve akıllı sürücü teknolojilerinde dünya lideri olan Mitsubishi Electric tarafından üretilmiş, yüksek entegrasyonlu ve üstün performanslı bir DIPIPM™ (Dual-In-Line Package Intelligent Power Module), yani Akıllı Güç Modülüdür.

Geleneksel ve karmaşık harici sürücü devrelerine olan ihtiyacı ortadan kaldıran bu yeni nesil akıllı modül; bünyesinde sadece güç transistörlerini değil, aynı zamanda sürücü entegrelerini (IC), gelişmiş koruma devrelerini ve bootstrap diyotlarını da barındırır. Özellikle 3 fazlı küçük/orta ölçekli motor sürücüleri, inverter beyaz eşya kompresörleri ve iklimlendirme (klima) sistemleri için "tak-çalıştır" kolaylığı sunan ultra kompakt bir enerji dönüşüm elemanıdır.

İşte projelerinize yüksek verimlilik, gelişmiş akıllı koruma fonksiyonları ve minimum komponent kalabalığı katacak PSS20S51F6 DIPIPM™ modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

PSS20S51F6 Nedir ve Tasarım Avantajları Nelerdir?

PSS20S51F6, tek bir kompakt gövde içerisinde 3 fazlı bir inverter köprüsü oluşturan 6 adet gelişmiş IGBT'yi, serbest geçiş diyotlarını ve bu transistörleri doğrudan sürmek için gerekli olan yüksek/düşük voltaj kontrol entegrelerini (HVIC/LVIC) barındırır. Mitsubishi'nin patentli DIPIPM™ serisi teknolojisine dayanan bu akıllı modül, PCB (baskı devre kartı) tasarım süreçlerini olağanüstü düzeyde basitleştirir.

Öne Çıkan Avantajları:

• Akıllı Donanımsal Koruma: Modül; kısa devre koruması (SC), besleme voltajı düşüm koruması (UV) ve analog sıcaklık izleme çıkışı (VOT) gibi kritik güvenlik özelliklerini gerçek zamanlı olarak kendi içinde yönetir.

• Dahili Bootstrap Mimarisi: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme hatlarını, entegre bootstrap diyotları ve akım sınırlayıcı dirençleri sayesinde tek bir harici kapasitörle çözerek devre şemasını sadeleştirir.

• Maksimum Alan Tasarrufu: Güç ve sürücü katını tek gövdede topladığı için PCB üzerindeki komponent sayısını, parazitik yolları ve hat karmaşasını radikal biçimde azaltır.

• Düşük Elektromanyetik Gürültü (EMI): Optimize edilmiş iç yonga yerleşimi ve kapı sürücü (gate drive) tasarımı sayesinde çalışma esnasında çevresindeki hassas mikrodenetleyicileri (MCU) etkileyecek EMI gürültüsünü minimuma indirir.

PSS20S51F6 Teknik Özellikleri (Tablo)

PSS20S51F6 akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 20A akım kapasitesine sahip olan PSS20S51F6, özellikle tüketici elektroniği, ev teknolojileri ve hafif endüstriyel motor sürücü pazarı için mükemmel bir fiyat/performans ürünüdür:

• İnverter Klimalar ve Isı Pompaları: Kompresör ve fan motorlarının sessiz, yüksek verimli ve değişken frekanslı hız kontrol uygulamalarında.

• Yeni Nesil Beyaz Eşya Sürücüleri: Yüksek enerji tasarrufu hedefleyen modern çamaşır makineleri, bulaşık makineleri ve buzdolabı motor sürücü kartlarında.

• Düşük Güçlü Endüstriyel Sürücüler (VFD): Fabrika otomasyon hatlarında yer alan küçük konveyörler, fanlar ve pompalar için kompakt motor hız kontrol cihazlarında.

• Fırçasız DC (BLDC) Motor Kontrolü: Medikal cihazlar, otomatik kapı sistemleri, bariyerler ve hassas devir kontrolü gerektiren diğer BLDC/PMSM motor mekanizmalarında.

Neden Mitsubishi PSS20S51F6 Tercih Edilmeli?

Güç elektroniği tasarımlarında karşılaşılan en büyük zorluklar; harici sürücü devrelerinin simetrisini ayarlamak, parazitik kapasiteleri engellemek ve aşırı yük durumlarında transistörleri yanmadan koruyabilmektir. Mitsubishi Electric’in PSS20S51F6 akıllı modülü, tüm bu karmaşık mühendislik süreçlerini fabrikasyon olarak kendi içinde çözülmüş şekilde sunar.

Modülün sahip olduğu analog sıcaklık çıkış sinyali ($V_{OT}$), ana kontrolörün (MCU) modül sıcaklığını anlık olarak izlemesine ve sistemi güvenli sınırlarda tutmasına olanak tanır. Tasarım süreçlerinizi hızlandıracak, arıza oranlarını düşürecek, PCB boyutlarınızı küçültecek ve sistem güvenilirliğini en üst seviyeye çıkaracak modern ve akıllı bir 3-faz motor sürücü elemanı arıyorsanız, PSS20S51F6 alanındaki en optimize çözümlerden biridir.
