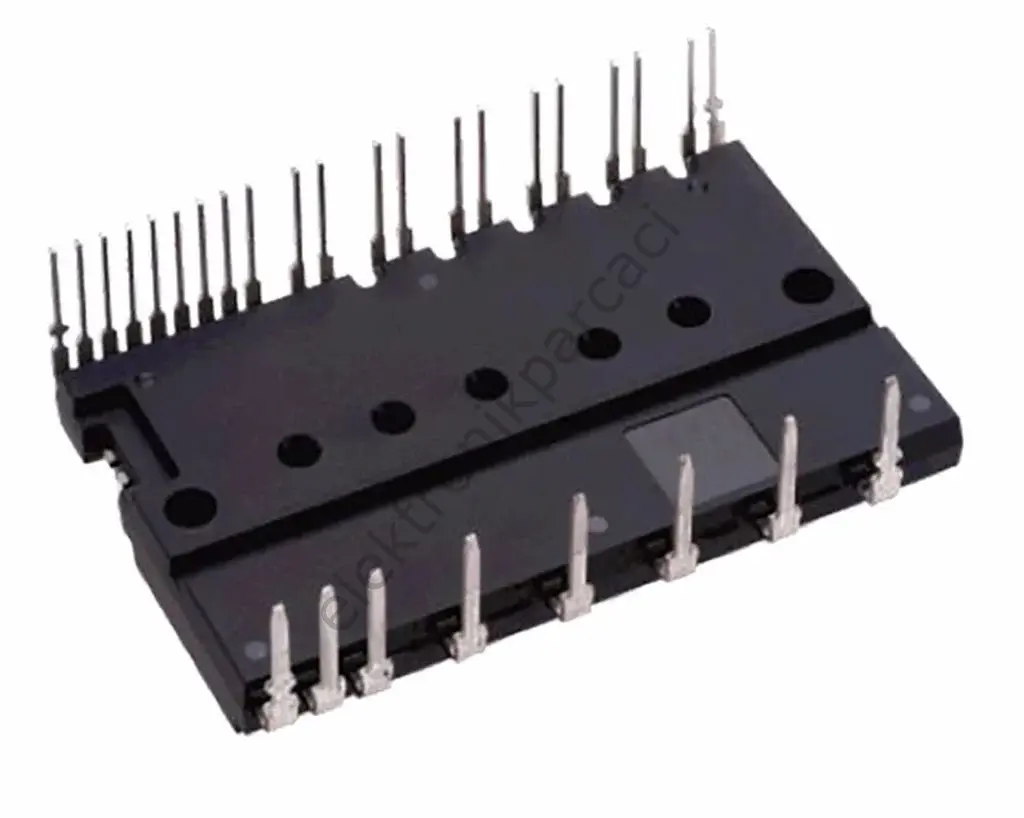

PSS20S71F6, endüstriyel otomasyon, iklimlendirme ve yüksek performanslı motor sürücü teknolojilerinde dünya standartlarını belirleyen Mitsubishi Electric tarafından üretilmiş, yüksek entegrasyonlu bir DIPIPM™ (Dual-In-Line Package Intelligent Power Module), yani Akıllı Güç Modülüdür.

Geleneksel ve karmaşık harici sürücü devrelerine olan ihtiyacı tamamen ortadan kaldıran bu yeni nesil akıllı modül; bünyesinde sadece güç transistörlerini değil, aynı zamanda sürücü entegrelerini (IC), gelişmiş koruma devrelerini ve yüksek voltaj seviyeli bootstrap elemanlarını da barındırır. 20 Amper nominal akım kapasitesini kompakt Super Mini kılıf yapısında sunan bu komponent; inverter klimalar, beyaz eşya kompresörleri ve hafif endüstriyel motor sürücüleri için "tak-çalıştır" kolaylığı sağlayan mükemmel bir güç bloğudur.

İşte projelerinize en üst düzey enerji verimliliği, gelişmiş akıllı koruma fonksiyonları ve minimum komponent kalabalığı katacak PSS20S71F6 DIPIPM™ modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

PSS20S71F6 Nedir ve Tasarım Avantajları Nelerdir?

PSS20S71F6, tek bir kompakt gövde içerisinde 3 fazlı bir inverter köprüsü oluşturan 6 adet gelişmiş IGBT'yi, serbest geçiş diyotlarını ve bu transistörleri doğrudan sürmek için gerekli olan yüksek/düşük voltaj kontrol entegrelerini (HVIC/LVIC) barındırır. Mitsubishi'nin pazar lideri DIPIPM™ teknolojisine dayanan bu akıllı modül, PCB (baskı devre kartı) tasarım süreçlerini olağanüstü düzeyde basitleştirir.

Öne Çıkan Avantajları:

• Donanımsal Akıllı Koruma: Modül; kısa devre koruması (SC), besleme voltajı düşüm koruması (UV) networks ve analog sıcaklık izleme çıkışı (VOT) gibi kritik güvenlik özelliklerini gerçek zamanlı olarak kendi içinde yönetir.

• Kompakt Güç Yoğunluğu (20A): Super Mini DIPIPM kılıf yapısı sayesinde çok küçük alanlarda bile 20 Amper nominal akım taşıma kapasitesi sunarak, motor yüklerini zorlanmadan kontrol eder.

• Dahili Bootstrap Mimarisi: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme hatlarını, entegre bootstrap diyotları ve akım sınırlayıcı dirençleri sayesinde tek bir harici kapasitörle çözerek devre şemasını sadeleştirir.

• Maksimum Alan Tasarrufu ve Düşük EMI: Güç ve sürücü katını tek gövdede topladığı için PCB üzerindeki komponent sayısını azaltır. Optimize edilmiş iç yapısı sayesinde çevre elemanları etkileyecek elektromanyetik paraziti (EMI) minimuma indirir.

PSS20S71F6 Teknik Özellikleri (Tablo)

PSS20S71F6 akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 20A akım kapasitesine sahip olan PSS20S71F6, özellikle yüksek performans ve alan tasarrufu gerektiren ev/ticari teknolojiler ve endüstriyel motor sürücü pazarı için ideal bir güç bloğudur:

• İnverter Klimalar ve Isı Pompaları: Ev tipi ve hafif ticari klima kompresörlerinin ile fan motorlarının sessiz, yüksek verimli ve değişken frekanslı hız kontrolünde.

• Yeni Nesil Beyaz Eşya Sürücüleri: Yüksek enerji tasarrufu hedefleyen modern çamaşır makineleri, bulaşık makineleri ve buzdolabı motor sürücü kartlarında.

• Endüstriyel Frekans İnverterleri (VFD): Fabrika otomasyon hatlarında yer alan küçük konveyörler, fanlar ve pompalar için kompakt motor hız kontrol cihazlarında.

• Fırçasız DC (BLDC) Motor Kontrolü: Medikal cihazlar, otomatik kapı ve bariyer sistemleri, ambalaj makineleri ve hassas devir kontrolü gerektiren diğer BLDC/PMSM motor mekanizmalarında.

Neden Mitsubishi PSS20S71F6 Tercih Edilmeli?

Güç elektroniği tasarımlarında termal yönetim, parazitik kapasiteleri engellemek ve ani akım piklerine karşı sistemi korumak son derece zor bir hal alır. Mitsubishi Electric’in PSS20S71F6 akıllı modülü, tüm bu karmaşık mühendislik aşamalarını fabrikasyon olarak kendi içinde çözülmüş şekilde sunar.

Modülün sahip olduğu analog sıcaklık çıkış sinyali ($V_{OT}$), ana kontrolörün (MCU) modül sıcaklığını anlık olarak izlemesine ve sistemi her zaman güvenli termal sınırlarda tutmasına olanak tanır. Tasarım süreçlerinizi hızlandıracak, PCB boyutlarınızı küçültecek, arıza oranlarını düşürecek ve sistem güvenilirliğini en üst seviyeye çıkaracak modern, güçlü ve akıllı bir 3-faz motor sürücü elemanı arıyorsanız, PSS20S71F6 alanındaki en başarılı ve optimize çözümlerden biridir.
