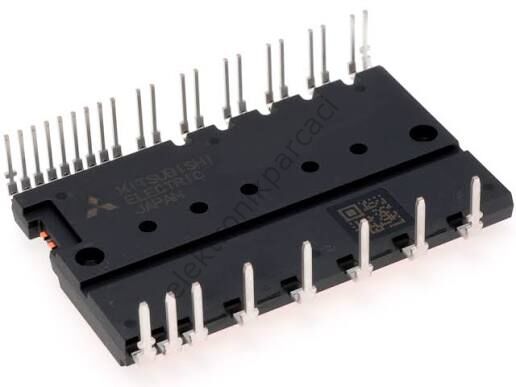

PSS30S71F6, endüstriyel otomasyon ve iklimlendirme teknolojilerinde dünya lideri olan Mitsubishi Electric tarafından üretilmiş, yüksek entegrasyonlu ve üstün performanslı bir DIPIPM™ (Dual-In-Line Package Intelligent Power Module), yani Akıllı Güç Modülüdür.

Geleneksel ve karmaşık harici sürücü devrelerine olan ihtiyacı tamamen ortadan kaldıran bu yeni nesil akıllı modül; bünyesinde sadece güç transistörlerini değil, aynı zamanda sürücü entegrelerini (IC), gelişmiş koruma devrelerini ve yüksek voltaj seviyeli bootstrap elemanlarını da barındırır. Özellikle 3 fazlı orta ölçekli motor sürücüleri, inverter beyaz eşya kompresörleri ve iklimlendirme (klima) sistemleri için "tak-çalıştır" kolaylığı sunan ultra kompakt bir enerji dönüşüm elemanıdır.

İşte projelerinize yüksek verimlilik, akıllı koruma fonksiyonları ve minimum komponent kalabalığı katacak PSS30S71F6 DIPIPM™ modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

PSS30S71F6 Nedir ve Tasarım Avantajları Nelerdir?

PSS30S71F6, tek bir kompakt gövde içerisinde 3 fazlı bir inverter köprüsü oluşturan 6 adet gelişmiş IGBT'yi, serbest geçiş diyotlarını ve bu transistörleri doğrudan sürmek için gerekli olan yüksek/düşük voltaj kontrol entegrelerini (HVIC/LVIC) barındırır. Mitsubishi'nin patentli DIPIPM™ serisi teknolojisine dayanan bu akıllı modül, PCB (baskı devre kartı) tasarım süreçlerini olağanüstü düzeyde basitleştirir.

Öne Çıkan Avantajları:

• Akıllı Donanımsal Koruma: Modül; kısa devre koruması (SC), besleme voltajı düşüm koruması (UV) ve analog sıcaklık izleme çıkışı (VOT) gibi kritik güvenlik özelliklerini gerçek zamanlı olarak kendi içinde yönetir.

• Dahili Bootstrap Mimarisi: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme hatlarını, entegre bootstrap diyotları ve akım sınırlayıcı dirençleri sayesinde tek bir harici kapasitörle çözerek devre şemasını sadeleştirir.

• Yüksek Güç Yoğunluğu (30A): Kompakt boyutlarına rağmen 30 Amper nominal akım taşıma kapasitesi sayesinde orta ölçekli motor yüklerini zorlanmadan kontrol eder.

• Düşük Elektromanyetik Gürültü (EMI): Optimize edilmiş iç yonga yerleşimi ve kapı sürücü (gate drive) tasarımı sayesinde çalışma esnasında çevresindeki hassas mikrodenetleyicileri (MCU) etkileyecek EMI gürültüsünü minimuma indirir.

PSS30S71F6 Teknik Özellikleri (Tablo)

PSS30S71F6 akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 30A akım kapasitesine sahip olan PSS30S71F6, özellikle tüketici elektroniği, ev teknolojileri ve hafif endüstriyel motor sürücü pazarı için oldukça güçlü bir güç bloğudur:

• İnverter Klimalar ve Isı Pompaları: Yüksek kapasiteli ev tipi ve ticari klima kompresörlerinin ile fan motorlarının sessiz, yüksek verimli ve değişken frekanslı hız kontrolünde.

• Gelişmiş Beyaz Eşya Sürücüleri: Yüksek enerji tasarrufu ve yüksek kapasite hedefleyen modern büyük çamaşır makineleri, bulaşık makineleri ve endüstriyel buzdolabı motor sürücü kartlarında.

• Endüstriyel Frekans İnverterleri (VFD): Fabrika otomasyon hatlarında yer alan küçük/orta ölçekli konveyörler, fanlar, pompalar ve mikserler için kompakt motor hız kontrol cihazlarında.

• Fırçasız DC (BLDC) Motor Kontrolü: Medikal cihazlar, otomatik kapı ve bariyer sistemleri, ambalaj makineleri ve hassas devir kontrolü gerektiren diğer BLDC/PMSM motor mekanizmalarında.

Neden Mitsubishi PSS30S71F6 Tercih Edilmeli?

Güç elektroniği tasarımlarında 30A gibi akım seviyelerine çıkıldığında termal yönetim, parazitik kapasiteleri engellemek ve aşırı yük durumlarında transistörleri korumak kritik bir hal alır. Mitsubishi Electric’in PSS30S71F6 akıllı modülü, tüm bu karmaşık mühendislik aşamalarını fabrikasyon olarak kendi içinde çözülmüş şekilde sunar.

Modülün sahip olduğu analog sıcaklık çıkış sinyali ($V_{OT}$), ana kontrolörün (MCU) modül sıcaklığını anlık olarak izlemesine ve sistemi her zaman güvenli termal sınırlarda tutmasına olanak tanır. Tasarım süreçlerinizi hızlandıracak, PCB boyutlarınızı küçültecek, arıza oranlarını düşürecek ve sistem güvenilirliğini en üst seviyeye çıkaracak modern, güçlü ve akıllı bir 3-faz motor sürücü elemanı arıyorsanız, PSS30S71F6 alanındaki en başarılı ve optimize çözümlerden biridir.
