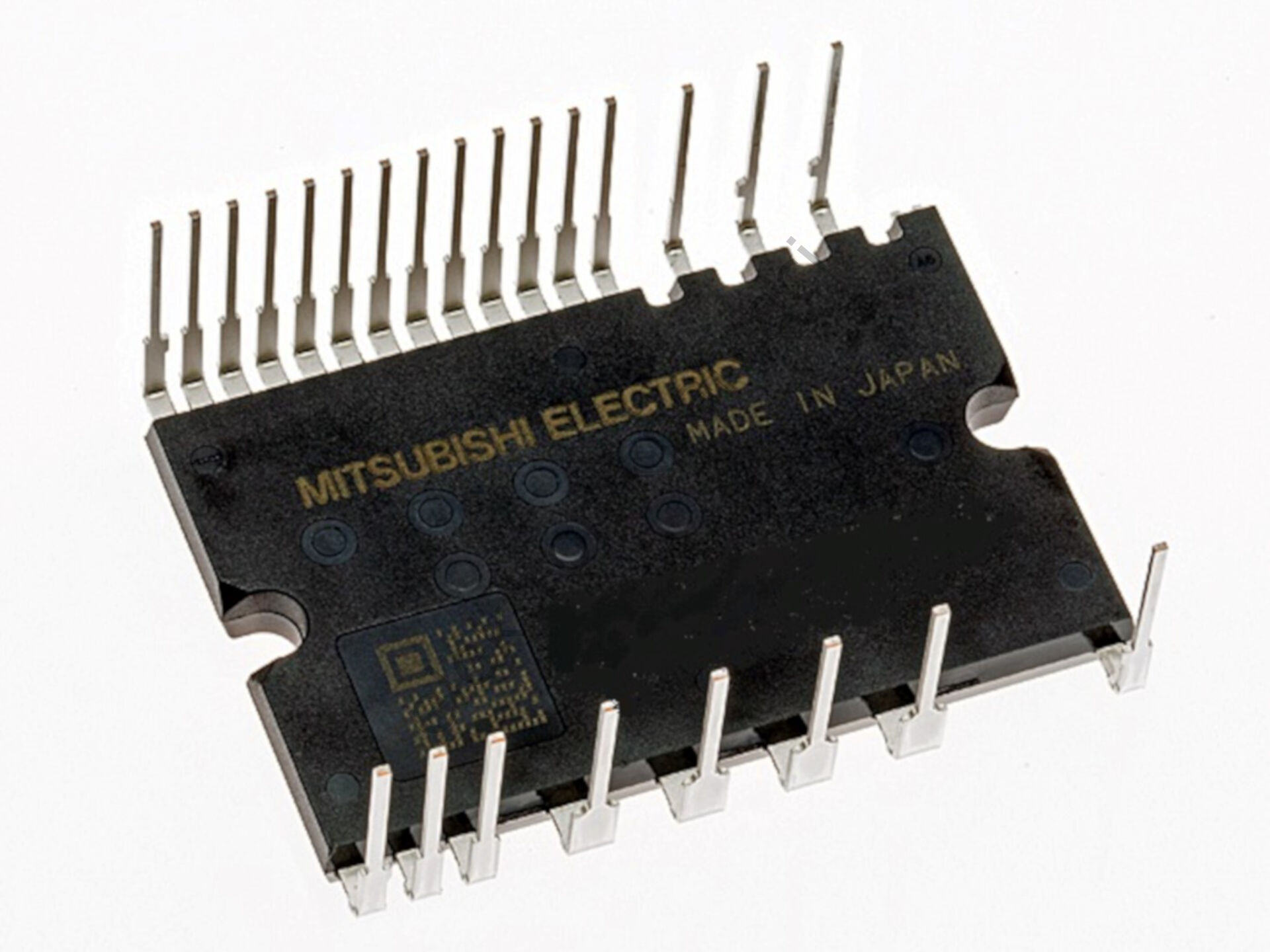

PSS30S92E6-AG, endüstriyel otomasyon ve iklimlendirme teknolojilerinde dünya devi olan Mitsubishi Electric tarafından üretilmiş, yüksek entegrasyonlu ve üstün performanslı bir DIPIPM™ (Dual-In-Line Package Intelligent Power Module), yani Akıllı Güç Modülüdür.

Geleneksel IGBT modüllerinin aksine, bünyesinde sadece güç transistörlerini değil; aynı zamanda sürücü entegrelerini (IC), gelişmiş donanımsal koruma devrelerini ve yüksek voltaj seviyeli bootstrap elemanlarını da barındırır. Özellikle 3 fazlı orta ölçekli motor sürücüleri, yüksek kapasiteli inverter beyaz eşya kompresörleri ve ticari iklimlendirme (klima) sistemleri için "tak-çalıştır" kolaylığı sunan ultra kompakt bir enerji dönüşüm elemanıdır.

İşte projelerinize yüksek verimlilik, akıllı koruma fonksiyonları ve minimum komponent kalabalığı katacak PSS30S92E6-AG DIPIPM™ modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

PSS30S92E6-AG Nedir ve Tasarım Avantajları Nelerdir?

PSS30S92E6-AG, tek bir transfer kalıplı (transfer-molded) kompakt gövde içerisinde 3 fazlı bir inverter köprüsü oluşturan 6 adet 6. Nesil IGBT'yi, serbest geçiş diyotlarını ve bu transistörleri doğrudan sürmek için gerekli olan kontrol entegrelerini (HVIC/LVIC) barındırır. Mitsubishi'nin patentli DIPIPM™ v6 serisi teknolojisine dayanan bu akıllı modül, harici sürücü devresi tasarlama ihtiyacını ortadan kaldırarak mühendislik süreçlerini büyük ölçüde hafifletir.

Öne Çıkan Avantajları:

• Akıllı Entegre Koruma Fonksiyonları: Modül; kısa devre koruması (SC), besleme voltajı düşüm koruması (UV) ve analog sıcaklık çıkışı (VOT) gibi kritik güvenlik özelliklerini donanımsal olarak içinde barındırır.

• Dahili Bootstrap Yapısı: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme ihtiyacını, dahili bootstrap diyotları ve akım sınırlayıcı dirençleri sayesinde tek bir harici kapasitörle çözer.

• Yüksek Güç Yoğunluğu: Sürücü devre elemanlarını yonga seviyesinde içine aldığı için PCB (baskı devre kartı) üzerindeki komponent sayısını azaltır ve kart boyutlarında radikal bir küçülme sağlar.

• Düşük Elektromanyetik Parazit (EMI): Optimize edilmiş iç yerleşimi ve kapı sürücü (gate drive) tasarımı sayesinde çalışma esnasında çevresindeki hassas mikrodenetleyicileri etkileyecek EMI gürültüsünü minimuma indirir.

PSS30S92E6-AG Teknik Özellikleri (Tablo)

PSS30S92E6-AG akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 30A akım kapasitesine sahip olan PSS30S92E6-AG, özellikle tüketici elektroniği, ev konfor teknolojileri ve hafif endüstriyel motor sürücü pazarı için oldukça güçlü bir seçenektir:

• Ticari ve Ev Tipi İnverter Klimalar: Yüksek BTU kapasiteli klima kompresörlerinin ve fan motorlarının sessiz, yüksek verimli ve değişken frekanslı hız kontrolünde.

• Isı Pompası Sistemleri: Yeni nesil çevre dostu ısı pompalarının kompresör sürücü kartlarında kararlı akım yönetimi sağlamak amacıyla.

• Gelişmiş Beyaz Eşya Sürücüleri: Yüksek enerji tasarrufu ve kapasite hedefleyen büyük endüstriyel/evsel çamaşır makineleri ve kurutma sistemlerinde.

• Düşük/Orta Güçlü Endüstriyel Sürücüler (VFD): Fabrika otomasyon hatlarında yer alan konveyörler, fanlar, pompalar ve karıştırıcılar için kompakt motor hız kontrol cihazlarında.

• Fırçasız DC (BLDC) Motor Kontrolü: Kapı otomasyon sistemleri, bariyerler, medikal cihazlar ve hassas devir kontrolü gerektiren diğer PMSM motor mekanizmalarında.

Neden Mitsubishi PSS30S92E6-AG Tercih Edilmeli?

Güç elektroniği tasarımlarında 30A gibi akım seviyelerine çıkıldığında termal yönetim ve parazitik kapasiteleri engellemek kritik bir hal alır. Mitsubishi Electric’in PSS30S92E6-AG akıllı modülü, tüm bu karmaşık mühendislik aşamalarını fabrikasyon olarak kendi içinde çözülmüş olarak sunar.

Modülün sahip olduğu analog sıcaklık çıkış sinyali ($V_{OT}$), sistem mikrodenetleyicisinin (MCU) modül sıcaklığını anlık olarak izlemesine ve motor yükünü güvenli sınırlarda tutmasına olanak tanır. Tasarım süreçlerinizi hızlandıracak, PCB boyutlarınızı küçültecek, arıza oranlarını düşürecek ve sistem güvenilirliğini en üst seviyeye çıkaracak modern, akıllı ve ekonomik bir 3-faz motor sürücü elemanı arıyorsanız, PSS30S92E6-AG alanındaki en başarılı ve optimize çözümlerden biridir.
