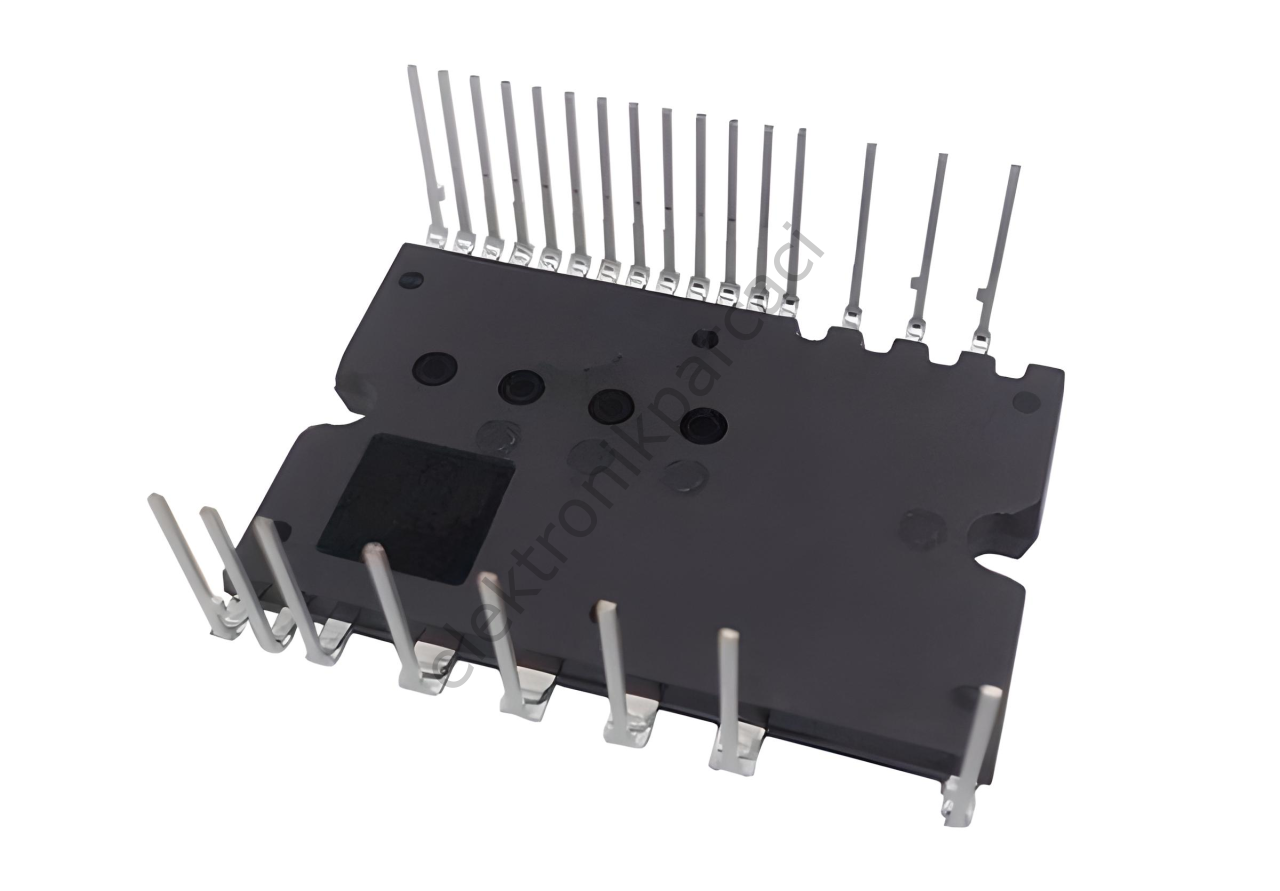

PSS35S92F6-AG, endüstriyel otomasyon, iklimlendirme ve akıllı motor sürücü teknolojilerinde dünya lideri olan Mitsubishi Electric tarafından üretilmiş, yüksek entegrasyonlu ve üstün performanslı bir DIPIPM™ (Dual-In-Line Package Intelligent Power Module), yani Akıllı Güç Modülüdür.

Geleneksel ve karmaşık harici sürücü devrelerine olan ihtiyacı tamamen ortadan kaldıran bu yeni nesil akıllı modül; bünyesinde sadece güç transistörlerini değil, aynı zamanda sürücü entegrelerini (IC), gelişmiş koruma devrelerini ve yüksek voltaj seviyeli bootstrap elemanlarını da barındırır. Özellikle 3 fazlı orta/büyük ölçekli motor sürücüleri, inverter beyaz eşya kompresörleri ve ticari iklimlendirme (klima) sistemleri için "tak-çalıştır" kolaylığı sunan mükemmel bir enerji dönüşüm elemanıdır.

İşte projelerinize yüksek verimlilik, gelişmiş akıllı koruma fonksiyonları ve minimum komponent kalabalığı katacak PSS35S92F6-AG DIPIPM™ modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

PSS35S92F6-AG Nedir ve Tasarım Avantajları Nelerdir?

PSS35S92F6-AG, tek bir kompakt gövde içerisinde 3 fazlı bir inverter köprüsü oluşturan 6 adet gelişmiş IGBT'yi, serbest geçiş diyotlarını ve bu transistörleri doğrudan sürmek için gerekli olan yüksek/düşük voltaj kontrol entegrelerini (HVIC/LVIC) barındırır. Mitsubishi'nin pazar lideri DIPIPM™ teknolojisine dayanan bu akıllı modül, PCB (baskı devre kartı) tasarım süreçlerini olağanüstü düzeyde basitleştirir.

Öne Çıkan Avantajları:

• Akıllı Donanımsal Koruma: Modül; kısa devre koruması (SC), besleme voltajı düşüm koruması (UV) ve analog sıcaklık izleme çıkışı (VOT) gibi kritik güvenlik özelliklerini gerçek zamanlı olarak kendi içinde yönetir.

• Yüksek Güç Yoğunluğu (35A): Kompakt super-mini kılıf yapısı içerisinde 35 Amper nominal akım taşıma kapasitesi sunarak, orta ve büyük ölçekli motor yüklerini zorlanmadan kontrol eder.

• Dahili Bootstrap Mimarisi: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme hatlarını, entegre bootstrap diyotları ve akım sınırlayıcı dirençleri sayesinde tek bir harici kapasitörle çözerterek devre şemasını sadeleştirir.

• Maksimum Alan Tasarrufu ve Düşük EMI: Güç ve sürücü katını tek gövdede topladığı için PCB üzerindeki komponent sayısını azaltır. Optimize edilmiş iç yapısı sayesinde çevre elemanları etkileyecek elektromanyetik paraziti (EMI) minimuma indirir.

PSS35S92F6-AG Teknik Özellikleri (Tablo)

PSS35S92F6-AG akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 35A akım kapasitesine sahip olan PSS35S92F6-AG, özellikle yüksek performans gerektiren ev teknolojileri ve endüstriyel motor sürücü pazarı için ideal bir güç bloğudur:

• İnverter Klimalar ve VRF Sistemleri: Ev tipi büyük klimaların ve ticari iklimlendirme sistemlerinin kompresör ve fan motorlarının sessiz, yüksek verimli hız kontrolünde.

• Isı Pompası Sistemleri: Yüksek enerji tasarrufu ve kesintisiz performans hedefleyen yeni nesil ısı pompalarının kompresör sürücü kartlarında kararlı akım yönetimi sağlamak amacıyla.

• Gelişmiş Beyaz Eşya Sürücüleri: Yüksek enerji tasarrufu ve yüksek kapasite hedefleyen modern büyük çamaşır makineleri, bulaşık makineleri ve endüstriyel buzdolabı motor sürücü kartlarında.

• Endüstriyel Frekans İnverterleri (VFD): Fabrika otomasyon hatlarında yer alan küçük/orta ölçekli konveyörler, fanlar, pompalar ve karıştırıcılar için kompakt motor hız kontrol cihazlarında.

• Fırçasız DC (BLDC) Motor Kontrolü: Medikal cihazlar, otomatik kapı ve bariyer sistemleri, ambalaj makineleri ve hassas devir kontrolü gerektiren diğer BLDC/PMSM motor mekanizmalarında.

Neden Mitsubishi PSS35S92F6-AG Tercih Edilmeli?

Güç elektroniği tasarımlarında termal yönetim, parazitik kapasiteleri engellemek ve aşırı yük durumlarında transistörleri korumak en kritik aşamalardır. Mitsubishi Electric’in PSS35S92F6-AG akıllı modülü, tüm bu karmaşık mühendislik süreçlerini fabrikasyon olarak kendi içinde çözülmüş şekilde sunar.

Modülün sahip olduğu analog sıcaklık çıkış sinyali ($V_{OT}$), ana kontrolörün (MCU) modül sıcaklığını anlık olarak izlemesine ve sistemi her zaman güvenli termal sınırlarda tutmasına olanak tanır. Tasarım süreçlerinizi hızlandıracak, PCB boyutlarınızı küçültecek, arıza oranlarını düşürecek ve sistem güvenilirliğini en üst seviyeye çıkaracak modern, güçlü ve akıllı bir 3-faz motor sürücü elemanı arıyorsanız, PSS35S92F6-AG alanındaki en başarılı ve optimize çözümlerden biridir.
