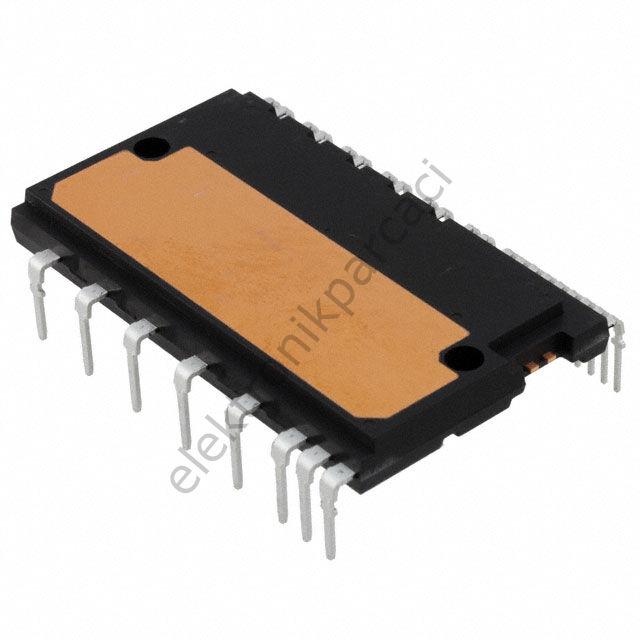

PSS50S71F6, endüstriyel otomasyon, iklimlendirme ve yüksek performanslı motor sürücü teknolojilerinde dünya standartlarını belirleyen Mitsubishi Electric tarafından üretilmiş, ultra yüksek entegrasyonlu bir DIPIPM™ (Dual-In-Line Package Intelligent Power Module), yani Akıllı Güç Modülüdür.

Geleneksel ve karmaşık harici sürücü devrelerine olan ihtiyacı tamamen ortadan kaldıran bu yeni nesil akıllı modül; bünyesinde sadece güç transistörlerini değil, aynı zamanda sürücü entegrelerini (IC), gelişmiş koruma devrelerini ve yüksek voltaj seviyeli bootstrap elemanlarını da barındırır. 50 Amper gibi oldukça yüksek bir akım kapasitesini kompakt Super Mini kılıf yapısında sunan bu komponent; ticari inverter klimalar, büyük ölçekli beyaz eşya kompresörleri ve endüstriyel motor sürücüleri için "tak-çalıştır" kolaylığı sağlayan mükemmel bir güç bloğudur.

İşte projelerinize en üst düzey enerji verimliliği, gelişmiş akıllı koruma fonksiyonları ve minimum komponent kalabalığı katacak PSS50S71F6 DIPIPM™ modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

PSS50S71F6 Nedir ve Tasarım Avantajları Nelerdir?

PSS50S71F6, tek bir kompakt gövde içerisinde 3 fazlı bir inverter köprüsü oluşturan 6 adet gelişmiş IGBT'yi, serbest geçiş diyotlarını ve bu transistörleri doğrudan sürmek için gerekli olan yüksek/düşük voltaj kontrol entegrelerini (HVIC/LVIC) barındırır. Mitsubishi'nin pazar lideri DIPIPM™ teknolojisine dayanan bu akıllı modül, PCB (baskı devre kartı) tasarım süreçlerini olağanüstü düzeyde basitleştirir.

Öne Çıkan Avantajları:

• Donanımsal Akıllı Koruma: Modül; kısa devre koruması (SC), besleme voltajı düşüm koruması (UV) ve analog sıcaklık izleme çıkışı (VOT) gibi kritik güvenlik özelliklerini gerçek zamanlı olarak kendi içinde yönetir.

• Maksimum Güç Yoğunluğu (50A): Kompakt Super Mini DIPIPM kılıf yapısına rağmen 50 Amper nominal akım taşıma kapasitesi sunarak, orta ve büyük ölçekli motor yüklerini zorlanmadan kontrol eder.

• Dahili Bootstrap Mimarisi: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme hatlarını, entegre bootstrap diyotları ve akım sınırlayıcı dirençleri sayesinde tek bir harici kapasitörle çözerek devre şemasını sadeleştirir.

• Maksimum Alan Tasarrufu ve Düşük EMI: Güç ve sürücü katını tek gövdede topladığı için PCB üzerindeki komponent sayısını azaltır. Optimize edilmiş iç yapısı sayesinde çevre elemanları etkileyecek elektromanyetik paraziti (EMI) minimuma indirir.

PSS50S71F6 Teknik Özellikleri (Tablo)

PSS50S71F6 akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 50A akım kapasitesine sahip olan PSS50S71F6, özellikle yüksek güç ve alan tasarrufu gerektiren ev/ticari teknolojiler ve endüstriyel motor sürücü pazarı için ideal bir güç bloğudur:

• Ticari İnverter Klimalar ve VRF Sistemleri: Büyük ölçekli binalarda, ofislerde ve evlerde kullanılan yüksek kapasiteli klima kompresörlerinin frekans kontrollü yönetiminde.

• Merkezi Isı Pompası Sistemleri: Yüksek enerji tasarrufu ve kesintisiz performans hedefleyen yeni nesil ısı pompalarının kompresör sürücü kartlarında kararlı akım yönetimi sağlamak amacıyla.

• Yüksek Kapasiteli Beyaz Eşya Sürücüleri: Sanayi tipi çamaşır makineleri, büyük kurutma sistemleri ve endüstriyel buzdolabı motor sürücü kartlarında.

• Endüstriyel Frekans İnverterleri (VFD): Fabrika otomasyon hatlarında yer alan orta ölçekli konveyörler, fanlar, pompalar ve mikserler için kompakt motor hız kontrol cihazlarında.

• Yüksek Güçlü BLDC ve PMSM Motor Kontrolü: Ağır yük taşıyan otomatik kapı ve bariyer sistemleri, ambalaj makineleri ve hassas devir kontrolü gerektiren diğer endüstriyel motor mekanizmalarında.

Neden Mitsubishi PSS50S71F6 Tercih Edilmeli?

Güç elektroniği tasarımlarında 50A gibi yüksek akım seviyelerine çıkıldığında termal yönetim, parazitik kapasiteleri engellemek ve ani akım piklerine karşı sistemi korumak son derece zor bir hal alır. Mitsubishi Electric’in PSS50S71F6 akıllı modülü, tüm bu karmaşık mühendislik aşamalarını fabrikasyon olarak kendi içinde çözülmüş şekilde sunar.

Modülün sahip olduğu analog sıcaklık çıkış sinyali ($V_{OT}$), ana kontrolörün (MCU) modül sıcaklığını anlık olarak izlemesine ve sistemi her zaman güvenli termal sınırlarda tutmasına olanak tanır. Tasarım süreçlerinizi hızlandıracak, PCB boyutlarınızı küçültecek, arıza oranlarını düşürecek ve sistem güvenilirliğini en üst seviyeye çıkaracak modern, güçlü ve akıllı bir 3-faz motor sürücü elemanı arıyorsanız, PSS50S71F6 alanındaki en başarılı ve optimize çözümlerden biridir.
