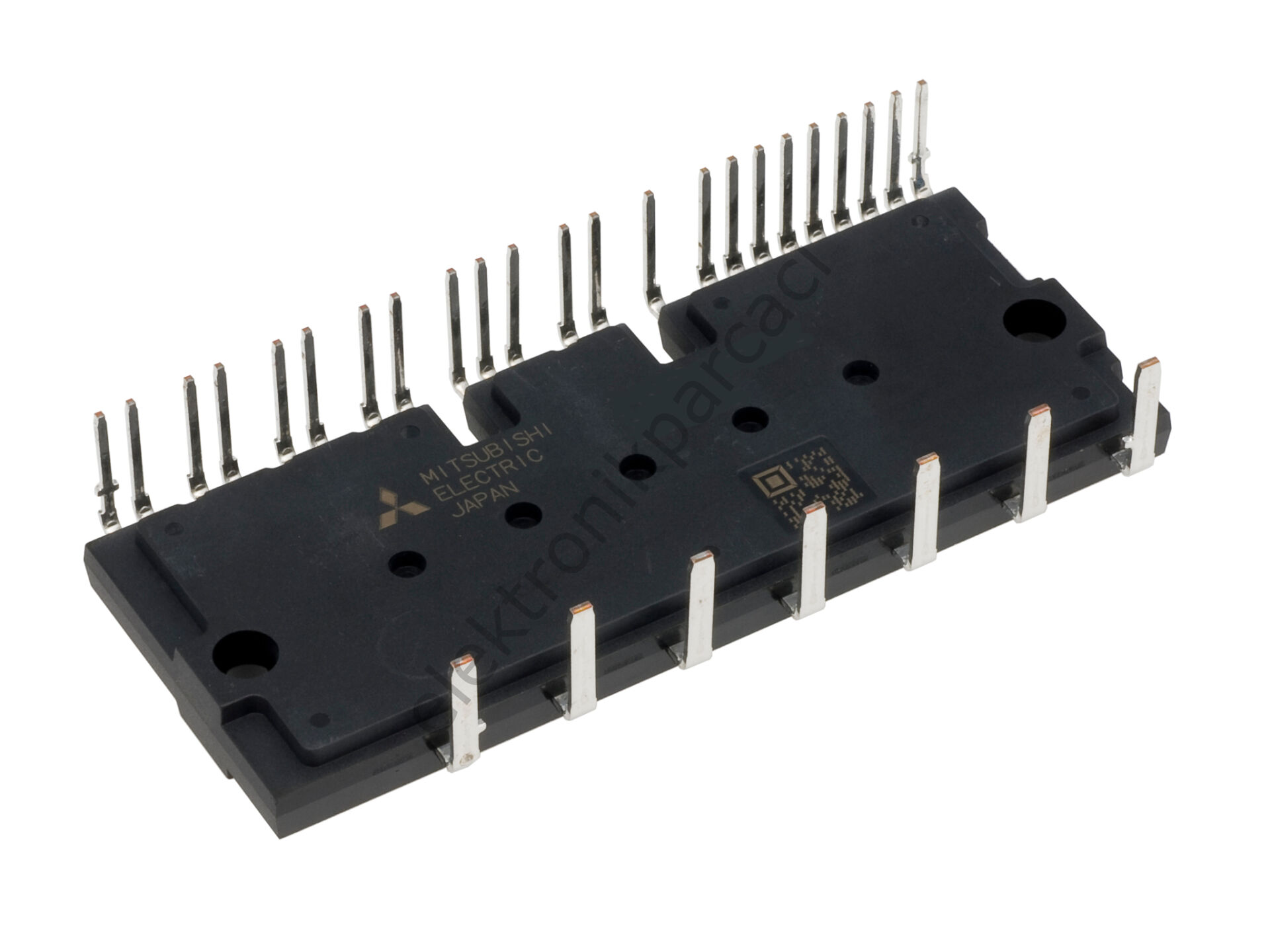

PSS50SA2FT, endüstriyel otomasyon, iklimlendirme ve yüksek güçlü motor sürücü teknolojilerinde dünya standartlarını belirleyen Mitsubishi Electric tarafından üretilmiş, ultra yüksek entegrasyonlu ve üstün performanslı bir DIPIPM™ (Dual-In-Line Package Intelligent Power Module), yani Akıllı Güç Modülüdür.

Geleneksel ve karmaşık harici sürücü devrelerine olan ihtiyacı tamamen ortadan kaldıran bu yeni nesil akıllı modül; bünyesinde sadece güç transistörlerini değil, aynı zamanda sürücü entegrelerini (IC), gelişmiş koruma devrelerini ve yüksek voltaj seviyeli bootstrap elemanlarını da barındırır. 50 Amper gibi yüksek bir akım kapasitesini akıllı kontrol mekanizmalarıyla birleştiren bu modül; ağır hizmet tipi inverter beyaz eşya kompresörleri, endüstriyel motor sürücüleri ve ticari iklimlendirme (klima) sistemleri için "tak-çalıştır" kolaylığı sunan mükemmel bir güç bloğudur.

İşte projelerinize yüksek verimlilik, gelişmiş akıllı koruma fonksiyonları ve minimum komponent kalabalığı katacak PSS50SA2FT DIPIPM™ modülünün öne çıkan özellikleri, teknik detayları ve kullanım alanları.

PSS50SA2FT Nedir ve Tasarım Avantajları Nelerdir?

PSS50SA2FT, tek bir transfer kalıplı (transfer-molded) kompakt gövde içerisinde 3 fazlı bir inverter köprüsü oluşturan 6 adet gelişmiş IGBT'yi, serbest geçiş diyotlarını ve bu transistörleri doğrudan sürmek için gerekli olan yüksek/düşük voltaj kontrol entegrelerini (HVIC/LVIC) barındırır. Mitsubishi'nin pazar lideri DIPIPM™ teknolojisine dayanan bu akıllı modül, PCB (baskı devre kartı) tasarım süreçlerini olağanüstü düzeyde basitleştirir.

Öne Çıkan Avantajları:

• Donanımsal Akıllı Koruma: Modül; kısa devre koruması (SC), besleme voltajı düşüm koruması (UV) ve analog sıcaklık çıkışı (VOT) gibi kritik güvenlik özelliklerini gerçek zamanlı olarak kendi içinde yönetir.

• Yüksek Güç Yoğunluğu (50A): Yapısal mukavemeti yüksek kılıf tasarımı içerisinde 50 Amper nominal akım taşıma kapasitesi sunarak, orta ve büyük ölçekli motor yüklerini zorlanmadan kontrol eder.

• Dahili Bootstrap Mimarisi: Üst koldaki (High-Side) IGBT'leri sürmek için gereken bağımsız besleme hatlarını, entegre bootstrap diyotları ve akım sınırlayıcı dirençleri sayesinde tek bir harici kapasitörle çözerek devre şemasını sadeleştirir.

• Maksimum Alan Tasarrufu ve Düşük EMI: Güç ve sürücü katını tek gövdede topladığı için PCB üzerindeki komponent sayısını azaltır. Optimize edilmiş iç yapısı sayesinde çevre elemanları etkileyecek elektromanyetik paraziti (EMI) minimuma indirir.

PSS50SA2FT Teknik Özellikleri (Tablo)

PSS50SA2FT akıllı güç modülünün elektriksel sınır değerlerini, koruma özelliklerini ve yapısal parametrelerini aşağıdaki tablodan detaylıca inceleyebilirsiniz:

Kullanım Alanları ve Uygulamalar

600V gerilim ve 50A akım kapasitesine sahip olan PSS50SA2FT, özellikle yüksek güç gerektiren endüstriyel cihazlar ve ticari iklimlendirme sistemleri için ideal bir güç bloğudur:

• Ticari İnverter Klimalar ve VRF Sistemleri: Büyük ölçekli binalarda, ofislerde ve otellerde kullanılan yüksek kapasiteli klima kompresörlerinin frekans kontrollü yönetiminde.

• Endüstriyel Isı Pompaları: Yüksek enerji tasarrufu ve kesintisiz performans hedefleyen yeni nesil merkezi ısıtma/soğutma sistemlerinin kompresör sürücü kartlarında.

• Endüstriyel Frekans İnverterleri (VFD): Fabrika otomasyon hatlarında yer alan orta ölçekli konveyörler, fanlar, pompalar, kırıcılar ve mikserler için kompakt motor hız kontrol cihazlarında.

• Yüksek Güçlü BLDC ve PMSM Motor Kontrolü: Ağır yük taşıyan otomatik kapı ve bariyer sistemleri, ambalaj makineleri ve hassas devir kontrolü gerektiren diğer endüstriyel motor mekanizmalarında.

Neden Mitsubishi PSS50SA2FT Tercih Edilmeli?

Güç elektroniği tasarımlarında 50A gibi yüksek akım seviyelerine çıkıldığında termal yönetim, parazitik kapasiteleri engellemek ve ani akım piklerine karşı sistemi korumak son derece zor bir hal alır. Mitsubishi Electric’in PSS50SA2FT akıllı modülü, tüm bu karmaşık mühendislik aşamalarını fabrikasyon olarak kendi içinde çözülmüş olarak sunar.

Modülün sahip olduğu analog sıcaklık çıkış sinyali ($V_{OT}$), ana kontrolörün (MCU) modül sıcaklığını anlık olarak izlemesine ve sistemi her zaman güvenli termal sınırlarda tutmasına olanak tanır. Tasarım süreçlerinizi hızlandıracak, PCB boyutlarınızı küçültecek, arıza oranlarını düşürecek ve sistem güvenilirliğini en üst seviyeye çıkaracak modern, güçlü ve akıllı bir 3-faz motor sürücü elemanı arıyorsanız, PSS50SA2FT alanındaki en başarılı ve optimize çözümlerden biridir.
