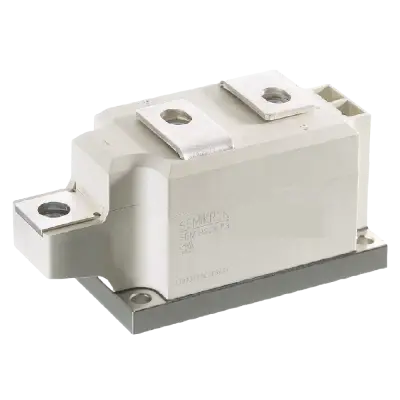

SKKT 253/16E, endüstriyel güç elektroniği dünyasında yüksek akım ve gerilim kontrolü gerektiren zorlu uygulamalar için geliştirilmiş, dünya devi Semikron (Semikron Danfoss) imzalı premium bir Tristör Modülüdür. Güçlü elektriksel mimarisi, yüksek termal kararlılığı ve mekanik dayanıklılığı sayesinde ağır sanayi tesislerinde, motor sürücülerinde ve büyük güç kaynaklarında anahtar bileşen olarak görev yapar.
SKKT 253/16E Nedir?
SKKT 253/16E, Semikron'un endüstri standardı haline gelen SEMIPACK 2 gövde yapısında üretilmiş, tek bir yalıtımlı modül içerisinde seri bağlı iki adet faz kontrollü tristör hücresi barındıran bir "Thyristor-Thyristor" güç bloğudur. 1600V maksimum tekrarlayan ters tepe gerilimi ve 250A seviyesindeki nominal ortalama açık durum akımı kapasitesi ile AC/DC dönüştürme ve faz kontrol işlemlerini minimum kayıpla yerine getirir.
SKKT 253/16E Teknik Özellikleri Tablosu
Güç panolarının tasarımı, hat filtrelerinin optimizasyonu ve termal yönetim hesaplamalarında kritik rol oynayan temel elektriksel sınır değerleri şu şekildedir:
| Özellik | Değer / Teknik Açıklama |
| Üretici Firma | Semikron / Semikron Danfoss |
| Modül Serisi / Gövde | SEMIPACK 2 (Tristör - Tristör) |
| Maksimum Tekrarlayan Ters Tepe Gerilimi | 1600 V |
| Ortalama Açık Durum Akımı | 250 A |
| RMS Açık Durum Akımı | 450 A |
| Darbe (Surge) Açık Durum Akımı | ~7500 A (10 ms, $T_j = 25^\circ\text{C}$) |
| Kritik Gerilim Yükselim Hızı | 1000 V/µs |
| Kritik Akım Yükselim Hızı | 150 A/µs |
| Yalıtım İzolasyon Gerilimi - 1 saniye AC) | 3600 V (3000 Vrms - 1 dk) |
| Çalışma Jonksiyon Sıcaklığı | -40 °C ila +125 °C |
| Montaj ve Güç Bağlantıları | Vida Bağlantılı Terminaller / Şasi Montaj |
Endüstriyel Tasarımlarda Sağladığı Kritik Avantajlar
Semikron'un köklü yarı iletken tecrübesiyle üretilen SKKT 253/16E, muadillerine kıyasla şu üstünlükleri sunar:
-
Doğrudan Bakır Taban Plakası (Direct Copper Bonding): Yarı iletken çipler ile metal taban arasında mükemmel bir termal temas sağlar. Isı transfer katsayısının yüksek olması, modülün aşırı yük altında bile serin kalmasına yardımcı olur ve bileşen ömrünü uzatır.
-
Yüksek $dv/dt$ ve $di/dt$ Dayanımı: Ani gerilim ve akım sıçramalarına karşı yüksek tolerans gösterir. Bu özellik, şebeke gürültülerinin yoğun olduğu ağır sanayi ortamlarında modülün istemsizce tetiklenmesini veya zarar görmesini engeller.
-
İzole Taban Güvenliği: İç kısımdaki tristör hücreleri montaj tabanından elektriksel olarak tamamen yalıtılmıştır. Mühendislerin harici izolatör kullanmadan modülü doğrudan alüminyum soğutucu blok üzerine vidalamasına imkan tanır.
-
Robust Vidalı Bağlantı Teknoloji: Büyük kablo pabuçlarının ve baraların doğrudan vidalanabilmesini sağlayan dayanıklı mekanik yapısı, yüksek akım taşıyan hatlarda elektriksel direnci ve gevşeme riskini minimuma indirir.
En Yaygın Kullanım Alanları
Güçlü akım anahtarlama kabiliyetiyle SKKT 253/16E, endüstrinin pek çok farklı kolunda kendine yer bulur:
-
Yumuşak Yolvericiler (Soft Starter): Yüksek güçlü AC asenkron motorların ilk kalkış anındaki yüksek demeraj akımlarını sınırlamak ve motoru rampalı olarak devreye almak için.
-
Kontrollü Doğrultucular (AC/DC Rectifiers): Endüstriyel galvaniz kaplama tesislerinde, büyük akü şarj sistemlerinde ve DC motor sürücülerinin giriş katlarında.
-
Endüstriyel Isıtma ve Fırın Kontrolü: Plastik enjeksiyon makineleri, ısıl işlem fırınları ve cam işleme hatlarındaki rezistansların hassas sıcaklık (faz açısı) kontrolünde.
-
Statik Transfer Anahtarları (STS): Kesintisiz güç kaynaklarında (UPS) şebeke ve jeneratör/invertör hatları arasında milisaniyeler mertebesinde hızlı ve kesintisiz transfer sağlamak amacıyla.
-
Reaktif Güç Kompanzasyonu: SVC (Static VAR Compensator) sistemlerinde yüksek güçlü kondansatör ve reaktör bloklarının hızlı devreye alınıp çıkarılmasında.
| Voltaj | : | 1600V |
| Akım | : | 253A |
